Pour créer une vue en coupe

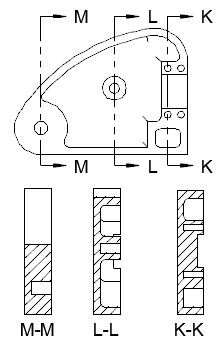

Une vue en coupe est générée en découpant une tranche de toute la longueur de l'objet à sectionner.

1. Cliquez sur un onglet de présentation pour passer à l'espace papier.
   Remarque : Le ruban est affiché automatiquement quand un onglet de présentation est actif.
2. Cliquez sur l'onglet Présentationgroupe de fonctions Créer une vueliste déroulante Coupe Complète.
3. Cliquez sur la vue que vous souhaitez utiliser comme vue parent. La flèche de direction de départ s'affiche au niveau du curseur.
4. Cliquez dans la zone de dessin pour indiquer le point de départ de la ligne de coupe. La flèche de direction d'extrémité s'affiche au niveau du curseur.
5. Cliquez dans la zone de dessin pour indiquer l'extrémité de la ligne de coupe. Un aperçu de la vue en coupe s'affiche au niveau du curseur.
6. Déplacez l'aperçu jusqu'à l'emplacement voulu, puis cliquez afin d'insérer la vue.
   Conseil : L'aperçu est contraint à se déplacer dans une direction perpendiculaire à la ligne de coupe. Pour relâcher la contrainte, appuyez sur la touche MAJ. Pour rétablir la contrainte, appuyez de nouveau sur la touche MAJ.
7. Cliquez sur l'onglet Création d'une vue en coupegroupe de fonctions Méthodeliste déroulante ProfondeurSection. Trouver
   Remarque : Si vous souhaitez inclure la géométrie au-delà du plan de coupe, sélectionnez Distance et spécifiez la profondeur à laquelle vous souhaitez inclure les détails.
8. Cliquez sur l'onglet Vue en coupe - Créationgroupe de fonctions Créer OK.
