ALIGNSPACE (Express Tool)

Ajuste le facteur de panoramique et de zoom d'une vue d'une fenêtre de présentation en fonction des points de l'alignement spécifiés dans l'espace objet et l'espace papier.

Trouver

Cet outil permet d'effectuer un panoramique de la vue dans une fenêtre de présentation de manière à ce que vous puissiez la positionner correctement, en fonction d'un point de l'espace objet et d'un autre point de l'espace papier. Vous pouvez également effectuer un panoramique ou un zoom sur une vue à partir de deux points de l'espace objet et de deux points de l'espace papier. Pour sélectionner un seul point dans l'espace objet, appuyez sur la touche Entrée en réponse à la deuxième invite de l'espace objet. Vous pouvez ensuite l'aligner sur un point de l'espace papier. Cette option s'avère utile pour ajuster la position de la vue de l'espace objet sans modifier le facteur de zoom de la fenêtre de présentation.

Remarque : Les points spécifiés dans l'espace objet sont alignés sur les points spécifiés dans l'espace papier. De même, le facteur de zoom et la rotation du SCU sont ajustés de manière à correspondre aux points spécifiés.

Exemple

Par exemple, pour aligner un cercle de l'espace objet sur une cote de l'espace papier, vous pouvez procéder comme suit :

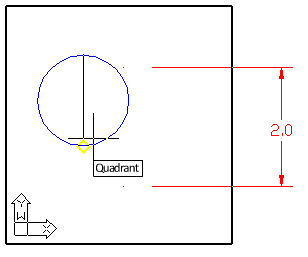

Spécifiez deux points de l'espace objet :

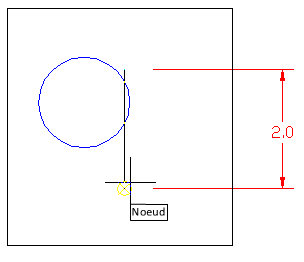

Spécifiez deux points de l'espace papier :

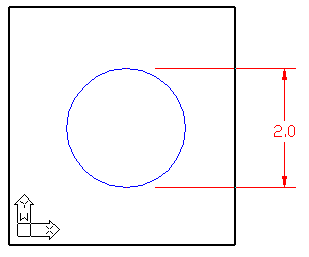

Le cercle est aligné sur la cote dans l'espace papier :

Fichier

aspace.lsp
