MAINLEV (commande)

Crée une série de segments de droite à main levée.

Trouver

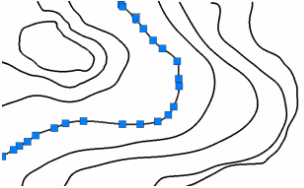

Cette technique est particulièrement pratique pour créer des contours irréguliers ou pour numériser un dessin sur papier. Spécifiez le type d'objet (ligne, polyligne ou spline), l'incrément et la tolérance avant l'esquisse.

Les invites suivantes s'affichent.

Esquisse

Crée une esquisse.

Type

Spécifie le type d'objet de la ligne d'esquisse. (variable système SKPOLY)

• Ligne
• Polyligne
• Spline

Remarque : La variable système PLINETYPE détermine le type de polyligne 2D créée lorsque l’option Type est définie sur Polyligne.

Incrément

Définit la longueur de chaque segment de ligne à main levée. Vous devez déplacer le périphérique de pointage sur une distance supérieure à la valeur de l'incrément pour générer une ligne. (variable système SKETCHINC)

Tolérance

Pour les splines, indique la précision avec laquelle la courbe de la spline s'ajuste à l'esquisse à main levée. (variable système SKTOLERANCE)
