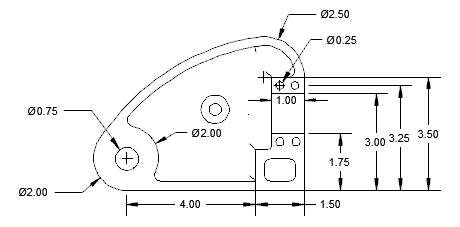

Les cotes peuvent être associatives, non associatives ou décomposées. Les cotes associatives s'ajustent aux modifications des objets géométriques qu'elles mesurent.
Le type d'association définit le rapport entre les objets géométriques et les cotes qui indiquent leurs dimensions et leurs angles. Il existe trois types d'association entre les cotes et les objets géométriques.
- Cotes associatives . S'ajustent automatiquement à leur emplacement, orientation et valeurs de mesure lorsque les objets géométriques qui leur sont associés sont modifiés. Les cotes dans une présentation peuvent être associées à des objets dans l'espace objet. Elles sont créées lorsque la variable système DIMASSOC est définie sur la valeur 2.
- Cotes non associatives . Sélectionnées et modifiées avec la géométrie qu'elles mesurent. Les cotes non associatives ne s'ajustent pas aux modifications des objets géométriques qu'elles mesurent. Elles sont créées lorsque la variable système DIMASSOC est définie sur la valeur 1.
- Cotations décomposées .Contiennent un ensemble d'objets distincts plutôt qu'un seul objet de cote. Elles sont créées lorsque la variable système DIMASSOC est définie sur la valeur 0.
Vous pouvez déterminer si une cote est associative ou non en la sélectionnant et en utilisant l'une des méthodes suivantes :
- Utilisez l'Inspecteur des propriétés pour afficher les propriétés de la cote.
- Utilisez la commande LISTE pour afficher les propriétés de la cote.
Une cote est considérée comme partiellement associative lorsqu'une seule de ses extrémités est associée à un objet géométrique. Vous pouvez utiliser la commande COTREASSOCIER pour réassocier les cotes non associatives.
Moniteur d'annotations
L'associativité entre une cote et un objet risque d'être perdue pour plusieurs raisons. Par exemple :
- L'associativité n'est pas conservée entre une cote et une référence de bloc si le bloc est redéfini de telle façon que l'arête à laquelle la cote est associée se déplace.
- L'associativité n'est pas conservée entre une cote et une vue de dessin de documentation dédiée au modèle, lorsqu'une mise à jour ou un événement supprime l'arête cotée.
Vous pouvez utiliser le moniteur d'annotations pour suivre l'associativité des lignes de repère. Lorsque le moniteur d'annotations est activé, il indique les cotes qui perdent l'associativité en affichant un badge sur la cote.
Avant une mise à jour
Après une mise à jour
Lorsque vous cliquez sur un badge, le menu qui s'affiche contient des options spécifiques à l'annotation dissociée correspondante. Le menu d'une cote ayant perdu l'associativité permet d'accéder aux commandes COTREASSOCIER et EFFACER.
Situations et limitations particulières
Il peut être nécessaire d'utiliser COTREGEN pour mettre à jour les cotes associatives après un panoramique ou un zoom, après l'ouverture d'un dessin modifié dans une version antérieure ou après l'ouverture d'un dessin comportant des références externes qui ont été modifiées.
Les cotes associatives prennent en charge la plupart des types d'objet que vous serez amené à coter. Elles ne prennent pas en charge les objets suivants :
- Hachures
- Images
- Calques sous-jacents
- Objets multilignes
- Solides 2
- Objets dont la propriété d'épaisseur 3D est différente de zéro
Les cotes associées aux vues de dessin du modèle peuvent perdre leur associativité si le dessin est ouvert, puis réenregistré dans une version d'AutoCAD antérieure à la version 2012.
