Boîte de dialogue Liste de processus (Jeu d’outils AutoCAD Mechanical)

Cette boîte de dialogue permet d'insérer des processus et des variantes de processus dans la note de prolongement d'un symbole de soudure.

Onglet Processus Contient la liste des procédés de soudure et des options d'insertion.
	Liste Affiche la liste des procédés de soudure, qui peuvent être insérés dans la note de prolongement du symbole. Cette liste ne prend pas en charge la sélection multiple. Cliquez sur l'en-tête d'une colonne pour trier la liste en fonction de cette colonne (dans l'ordre croissant).
		Procédé Affiche le numéro du procédé de soudure.
		Description Affiche la description du procédé.
	Insert

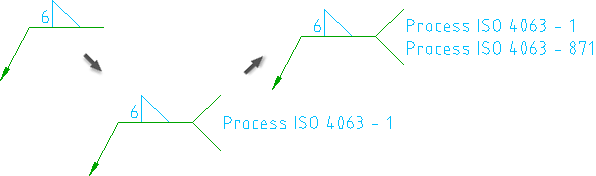

		Insert Insère le procédé sélectionné en tant que nouvelle ligne dans la note de prolongement. En l'absence de prolongement, il crée automatiquement une note de prolongement. Si le curseur se trouvait dans la zone de la note de prolongement (dans la boîte de dialogue Symbole de soudure) lorsque vous avez cliqué sur Ajouter un traitement, la nouvelle ligne est insérée à la position du curseur.
		Insérer avec le préfixe <norme> Ajoute le nom de la norme devant le numéro du procédé. Le contenu du texte inséré dépend de la norme et de la révision actives. Remarque : Cette option n'est pas disponible pour les normes ANSI et GB. Pour la norme JIS, cette option est uniquement disponible si l'option Utiliser les normes ISO est sélectionnée dans la boîte de dialogue de paramétrage des soudures.
		Insérer sous forme de soudure hybride Ajoute le numéro du procédé, précédé du séparateur de soudure hybride, à la dernière ligne de la note de prolongement. Si le curseur se trouvait dans la zone de la note de prolongement (dans la boîte de dialogue Symbole de soudure) lorsque vous avez cliqué sur Ajouter un traitement, le procédé est inséré à la position du curseur. Remarque : Cette option n'est pas disponible pour la norme ANSI. Pour la norme JIS, cette option est uniquement disponible si l'option Utiliser les normes ISO est sélectionnée dans la boîte de dialogue de paramétrage des soudures.
Onglet Modes de transfert Contient la liste des variantes de procédés de soudure, appelés modes de transfert. Remarque : Cet onglet n'est pas visible pour les normes ANSI et GB.
	Liste Affiche la liste des modes de transfert, qui peuvent être insérés dans la note de prolongement du symbole. Cette liste ne prend pas en charge la sélection multiple. Cliquez sur l'en-tête d'une colonne pour trier la liste en fonction de cette colonne (dans l'ordre croissant).
		Plan Affiche le mode de transfert.
		Description Affiche la description du mode de transfert.
	Insert Ajoute la variante de procédé, précédée d'un tiret ("-"), à la dernière ligne de la note de prolongement. Si le curseur se trouvait dans la zone de la note de prolongement (dans la boîte de dialogue Symbole de soudure) lorsque vous avez cliqué sur Ajouter un traitement, le procédé est inséré à la position du curseur.
Eléments supplémentaires Contient la liste des variantes de procédé de soudure connues comme éléments supplémentaires. Remarque : Cet onglet n'est pas visible pour les normes ANSI et GB.
	Liste Affiche la liste des éléments supplémentaires, qui peuvent être insérés dans la note de prolongement du symbole. Cette liste ne prend pas en charge la sélection multiple. Cliquez sur l'en-tête d'une colonne pour trier la liste en fonction de cette colonne (dans l'ordre croissant).
		Elément Affiche l'élément supplémentaire.
		Description Affiche la description de l'élément supplémentaire.
	Insert Ajoute la variante de procédé, précédée d'un tiret ("-"), à la dernière ligne de la note de prolongement. Si le curseur se trouvait dans la zone de la note de prolongement (dans la boîte de dialogue Symbole de soudure) lorsque vous avez cliqué sur Ajouter un traitement, le procédé est inséré à la position du curseur.
