Exercice P12 : conversion d'images en couleur en images à deux tons

Cet exercice vous apprend à convertir des images en couleur en images à deux tons (noir et blanc).

Vous allez convertir une image en couleur d'une feuille quadratique USGS en une image à deux tons avant de tracer les courbes de niveau à l'aide des outils de vectorisation du jeu d’outils AutoCAD Raster Design.

Exercices connexes

• Exercice S3 : nettoyage d'images à l'aide des options Inverser et Miroir
• Didacticiel relatif à la vectorisation

Avant de réaliser cet exercice, assurez-vous que les options du jeu d’outils AutoCAD Raster Design sont définies comme indiqué dans l'exercice Exercice A1 : définition des options du jeu d’outils AutoCAD Raster Design.

Exercice

1. Dans le dossier ..\Program Files\Autodesk\ApplicationPlugins\RasterDesign2025.Bundle\Contents\Tutorials\Tutorial5, ouvrez le fichier de dessin Map_12.dwg.

   Conversion de l'image en gamme de gris en une image à deux tons

2. Isolez le calque TU_image_usgs. Pour ce faire, dans le ruban, cliquez sur l'onglet Début > groupe de fonctions Calques > Propriétés des calques . Sélectionnez ensuite le calque TU_image_usgs dans le Gestionnaire des propriétés des calques, cliquez avec le bouton droit de la souris et choisissez Tout sélectionner sauf courant, puis gelez tous les calques sélectionnés.
3. Sur le ruban, cliquez sur l'onglet Outils Raster groupe de fonctions Modifier menu déroulant Traiter l'image Histogramme . Appuyez sur la touche ENTREE pour l'ensemble de l'image. La boîte de dialogue Histogramme s'affiche.
4. Cliquez sur l'onglet Seuil.

   Déterminez à l'aide du curseur Seuil les pixels qui seront noirs et ceux qui seront blanc, une fois l'image convertie.

5. Rapprochez le curseur de la valeur 171 en observant l'effet de ce déplacement sur l'image dans la fenêtre d'aperçu.

   Cet exercice n'utilise qu'une image. Cependant, si vous sélectionnez plusieurs images, vous pouvez cliquer sur le nom d'une image en dessous de l'aperçu pour observer l'effet de la valeur de seuil sur cette image. Les images sont converties en noir et blanc lorsque vous cliquez sur Appliquer et fermer.

6. Cliquez sur Appliquer et fermer pour convertir l'image.

   Enregistrement de l'image

7. Sur le ruban, cliquez sur l'onglet Outils Raster groupe de fonctions Insérer et écrire Enregistrer sous. .
8. Dans la boîte de dialogue Enregistrer sous, entrez le nom de fichier usgs.cal, sélectionnez le type de fichier CALS Type 1, puis cliquez sur Enregistrer.

   Inversion de l'image

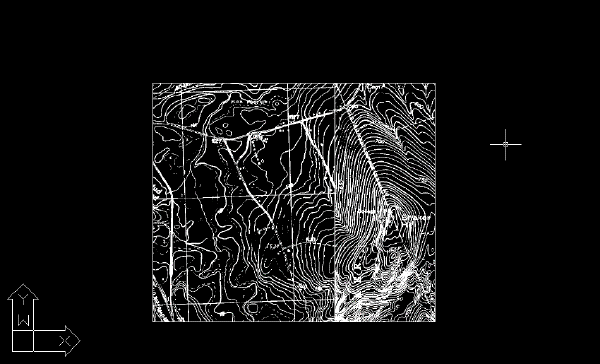

9. Sur le ruban, cliquez sur l'onglet Outils raster groupe de fonctions Modifier menu déroulant Nettoyage Inverser .


   Une fois l'image convertie (et inversée, si nécessaire), les filtres d'édition, tels que Supprimer les taches et les filtres à deux tons, permettent d'éliminer les données raster susceptibles de gêner le traçage des courbes de niveau.

10. Fermez le dessin sans enregistrer les modifications.
