Dans cet exercice, vous représenterez les surfaces de déblai et de remblai le long d'un axe en appliquant des motifs de hachures entre la surface et les profils projets.
Les motifs de hachures peuvent être appliqués aux aires formées par deux lignes de profil en long. Vous pouvez appliquer les motifs de hachures via la boîte de dialogue Propriétés du dessin de profil en long. Vous pouvez spécifier le type d'aire ou utiliser un critère de métré existant. Utilisez des styles de forme pour appliquer des motifs de hachures et des couleurs souhaités aux surfaces que vous avez définies.
Cet exercice est la suite de l'Exercice 1 : Modification du style du dessin de profil en long.
Accès aux propriétés de dessin de profil en long
- Ouvrez le fichier Profile-5B.dwg qui se trouve dans le dossier des dessins de didacticiels.

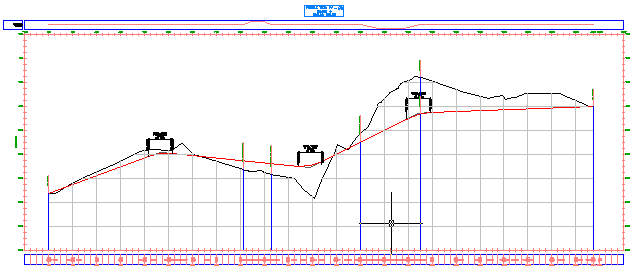

Ce dessin est similaire à ceux que vous avez utilisés dans les exercices des didacticiels précédents relatifs aux lignes de profil en long. Ce dessin contient un dessin de profil en long supplémentaire, Dessin de profil en long PV - (3), qui comprend un profil de terrain naturel et un profil projet. Vous ajouterez des motifs de hachures afin de mettre en surbrillance les surfaces de déblai et de remblai entre les deux lignes de profil en long.
- Cliquez sur la grille Dessin de profil en long PV - (3) pour sélectionner le dessin de profil en long. Cliquez avec le bouton droit de la souris. Cliquez sur .
Définition de hachures sur une surface de déblai
- Dans la boîte de dialogue Propriétés du dessin de profil en long, dans l'onglet Hachures, cliquez sur
Surface de déblai. Une zone Déblai - (1) est affichée dans la table Zone de hachures. Pour le paramètre Limite de contour supérieure, la première ligne de profil en long de surface de la liste est attribué automatiquement. Pour le paramètre Limite de contour inférieure, le premier profil projet de la liste est attribué automatiquement.
- Dans la colonne Style de forme, cliquez sur Standard.
- Dans la boîte de dialogue Choisir le style de forme, sélectionnez Déblai. Cliquez sur OK.
- Dans la boîte de dialogue Propriétés du dessin de profil en long, cliquez sur Appliquer.

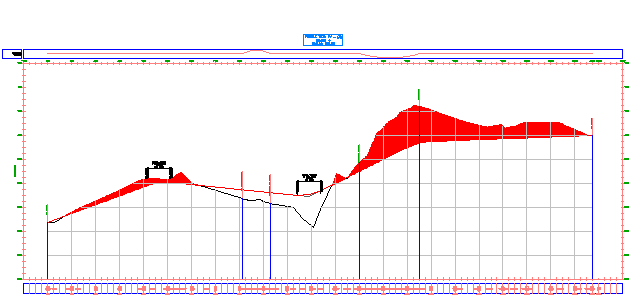

Le style de forme spécifié est affiché dans les surfaces de déblai entre les lignes de profil en long.
Définition de hachures sur une surface de remblai
- Dans la boîte de dialogue Propriétés du dessin de profil en long, dans l'onglet Hachures, cliquez sur
Surface de remblai. Une zone Cut - (1) est affichée dans la table Zone de hachures. Pour le paramètre Limite de contour supérieure, le premier profil projet de la liste est attribué automatiquement. Pour le paramètre Limite de contour inférieure, la première ligne de profil en long de surface de la liste est attribué automatiquement.
- Dans l'entrée Fill - (1), définissez le paramètre Style de forme sur Standard.
- Dans la boîte de dialogue Choisir le style de forme, développez la liste de styles de forme.
Ce dessin ne dispose pas d'un style Remblai approprié. Vous allez en créer un au cours des étapes suivantes.
Création d'un style de forme de remblai
- Dans la boîte de dialogue Choisir le style de forme, sélectionnez Déblai.
- Dans la boîte de dialogue Choisir le style de forme, cliquez sur la flèche vers le bas située en regard de
. Cliquez sur
Copier la sélection actuelle. - Dans la boîte de dialogue Style de la forme dans l'onglet Informations, dans le champ Nom entrez Fill.
- Dans l'onglet Affichage sous Direction de la vue, sélectionnez Ligne de profil en long.
- Sélectionnez les deux entrées dans la table Affichage du composant.
- Cliquez sur l'une des cellules Couleur.
- Dans la boîte de dialogue Sélectionner la couleur, entrez 92 dans le champ Couleur. Cliquez sur OK.
- Dans la table Affichage des hachures du composant, définissez le paramètre Motif sur Tiret.
- Dans la boîte de dialogue Motif de hachures, définissez le paramètre Nom du motif sur Croisement.
- Cliquez quatre fois sur OK.

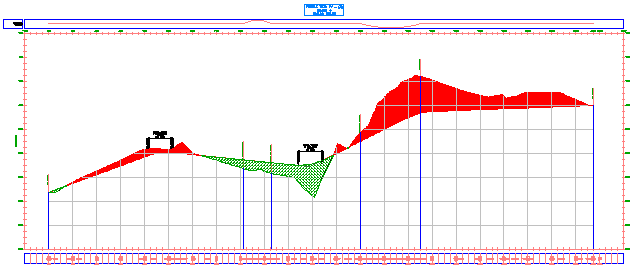

La boîte de dialogue Propriétés du dessin de profil en long se ferme et le nouveau motif de hachures est affiché dans les surfaces de remblai situées entre les lignes de profil en long.
Pour poursuivre ce didacticiel, passez à l'Exercice 3 : Projection d'objets sur un dessin de profil en long.
