Exercice 2 : Création d'un style d'étiquette qui affiche une propriété définie par l'utilisateur

Dans cet exercice, vous allez créer un style d'étiquette qui affiche des informations sur une propriété définie par l'utilisateur pour un point.

Cet exercice est la suite de l’Exercice 1 : Création de propriétés définies par l’utilisateur.

Création d’un style d’étiquette qui affiche des informations de propriétés définies par l’utilisateur

  1. Ouvrez le fichier Points-4b.dwg qui se trouve dans le dossier des dessins de didacticiels.
  2. Dans l’onglet Paramètres de la fenêtre d’outils, développez l’ensemble Point. Développez l’ensemble Styles de l’étiquette.
  3. Sous Styles de l’étiquette, cliquez avec le bouton droit de la souris sur Standard. Cliquez sur Copier.
  4. Dans le champ Nom de l’onglet Informations de l’éditeur du style d’étiquette, entrez Manhole UDP.
  5. Dans la liste Aperçu située dans la partie supérieure droite de l’onglet Présentation, choisissez Style de l’étiquette de point.

    À présent, toutes les modifications que vous avez apportées au style d’étiquette de point seront affichées dans le volet d’aperçu.

  6. Cliquez sur pour créer un nouveau composant de texte pour l'étiquette.
  7. Pour le nouveau composant de texte, spécifiez les paramètres suivants :
    • Nom : Fil d’eau entrant
    • Composant d’ancrage : Description du point
    • Point d’ancrage : En bas à gauche
    • Association (sous Texte) : En haut à gauche
  8. Sous Texte, cliquez sur la valeur par défaut pour Contenu. Cliquez sur .
  9. Dans l’onglet Propriétés de la boîte de dialogue Éditeur du composant de texte – Contenu, spécifiez les paramètres suivants :
    • Propriétés : MH_Pipe In Invert
    • Précision : 0,01
  10. Cliquez sur .
  11. Dans la fenêtre d’édition de texte, supprimez « Texte de l’étiquette » de l’étiquette. Saisissez Fil d’eau entrant : avant le champ de propriétés, indiqué entre chevrons (<>). Le texte dans l’éditeur doit ressembler à ce qui suit :
  12. Cliquez sur OK.

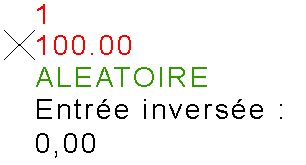

  13. Dans le panneau de prévisualisation, votre étiquette doit ressembler à ce qui suit :

  14. Cliquez sur OK.

Pour poursuivre ce didacticiel, passez à l’Exercice 3 : Attribution de propriétés définies par l’utilisateur aux points.
