Didacticiel : Génération des informations de volume de surface

Ce didacticiel décrit la création d'une surface différentielle composée à partir d'une surface de référence et d'une surface de comparaison, puis l'exécution des calculs de volumes composés.

Une surface différentielle est équivalente aux autres objets de la surface, car vous pouvez afficher des contours de déblai et de remblai, des points de déblai et de remblai, y ajouter des étiquettes puis les ajouter à un projet. Les volumes de déblai, de remblai et nets sont des propriétés qui peuvent être consultées via la fonction Propriétés de la surface.

La méthode de volume composé utilise les points de deux surfaces, ainsi que les points d'intersection des bords des triangles entre les deux surfaces. Les volumes de déblai, de remblai et nets sont calculés en fonction des différences d'altitude entre les deux surfaces.

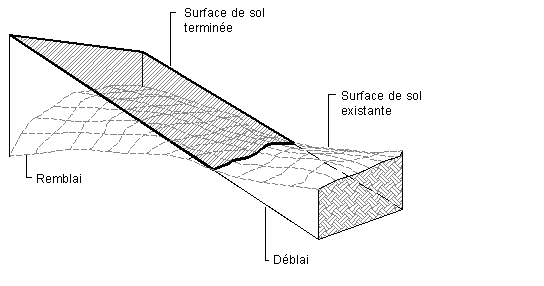

Conditions de déblai et de remblai

La vidéo suivante illustre la création d'une surface différentielle composée et l'exécution du calcul de volume :

Calcul des volumes de déblai et de remblai

00:04:30

Avec audio

Calculez les volumes de déblai et de remblai d'un site et affichez les modifications des calculs de manière dynamique à mesure que vous modifiez la surface.
