Dans cet exercice, vous allez créer une série de trois dessins de profils en long contenant une ligne d'axe et des profils de décalage gauche et droit.
Les multi-dessins de profils en long sont un ensemble de lignes de profil en long associées dessinées dans des dessins de profils en long séparés et organisés verticalement. Lorsque chaque profil est affiché dans sa propre grille de dessin de profil en long, l'espace disponible pour annoter chacun d'entre eux est plus important.
Cet exercice est la suite de l'Exercice 5 : Création de plusieurs dessins de profils en long.
Création de multi-dessins de profils en long
- Ouvrez le fichier Profile-5F.dwg qui se trouve dans le dossier des dessins de didacticiels.
Le dessin contient une surface de terrain naturel, plusieurs axes et un dessin de profil en long. Le dessin de profil en long contient une ligne d'axe et des profils de bord de chaussée gauche et droit de l'axe qui va du nord au sud, le long du côté ouest du site. Les lignes de profil en long étant entassées dans le dessin de profil en long, vous allez créer une série de multi-dessins de profils en long pour être en mesure de voir clairement les lignes de profil en long et de disposer d'un espace suffisant pour les annotations.
- Cliquez sur l'onglet
Trouver.
- Dans l'Assistant Créer un dessin de profil en long, à la page Général, spécifiez les paramètres suivants :
- Sélectionner un axe : North-South Road
- Afficher les lignes de profil en long de décalage en empilant verticalement les dessins de profils en long : Sélectionné
Le graphique situé en bas de la page change de couleur pour indiquer que l'option est activée.
Remarque :Le paramètre Style de dessin de profil en long de cette page n'est pas utilisé. Vous allez affecter des styles différents à chaque dessin de profil en long de la superposition.
- Sur le côté gauche de l'assistant Créer un dessin de profil en long, cliquez sur Multi-profil.
- Dans la page Multi-profil, spécifiez les paramètres suivants :
- Nombre de vues empilées : 3
- Espacement entre les vues : 0
Remarque :
La valeur du paramètre Espacement entre les vues est mesurée en unités de dessin. Une valeur positive augmente l'espace entre les grilles de dessins de profils en long. Une valeur négative entraîne la superposition des grilles de dessins de profils en long.
- Style de la vue de dessus : Stacked - Top
- Style de la vue du milieu : Stacked - Middle
- Style de la vue de dessous : Stacked - Bottom
- Cliquez sur Suivant.
- Dans la page Options d'affichage de la ligne de profil en long, dans la liste Sélectionner une vue empilée afin de spécifier des options pour, sélectionnez Vue du milieu.
Remarque :
Le nombre de vues visibles dans cette liste dépend de la valeur que vous avez indiquée pour le nombre de vues empilées à l'étape 5.
- Dans la table Spécifier des options d'affichage de ligne de profil en long, cochez la case Dessinerpour les lignes de profil en long suivantes :
- EG Centerline
- Ligne d'axe
- Dans la liste Sélectionner une vue empilée afin de spécifier des options pour, sélectionnez Vue de dessus.
- Dans la table Spécifier des options d'affichage de ligne de profil en long, cochez la case Dessinerpour les lignes de profil en long suivantes :
- EG Left Offset
- EOP Left
- Dans la liste Sélectionner une vue empilée afin de spécifier des options pour, sélectionnez Vue de dessous.
- Dans la table Spécifier des options d'affichage de ligne de profil en long, cochez la case Dessinerpour les lignes de profil en long suivantes :
- EG Right Offset
- EOP Right
- Cliquez sur Suivant.
- Dans la page Affichage du réseau de canalisations, dans la liste Sélectionner la vue empilée pour afin de spécifier des options pour, sélectionnez Vue de dessous.
La plus grande partie du réseau de canalisations se trouve sur le côté droit de l'axe. Vous allez indiquer que les composants du réseau de canalisations seront affichés dans le dessin de profil en long qui affiche les lignes de profil en long Right EOP.
- Dans la liste Sélectionner les réseaux de canalisations à dessiner dans le dessin de profil en long, cochez la case Sélectionner.
- Dans la colonne Nom, développez Network - (1) pour afficher le réseau de canalisations.
- Désactivez les cases pour les composants suivants :
- W-E Pipe - (1)
- W-E Pipe - (2)
- W-E Structure - (1)
- W-E Structure - (2)
Ces composants font partie du réseau de canalisations qui suit l'axe Ouest-Est.
- Dans la liste Sélectionner la vue superposée pour laquelle indiquer les options, sélectionnez Vue moyenne.
- Dans la liste Sélectionner les réseaux de canalisations à dessiner dans le profil, cochez la case Sélectionner.
- Désactivez toutes les cases, excepté pour les composants suivants :
- W-E Pipe - (1)
- W-E Pipe - (2)
- W-E Structure - (1)
- W-E Structure - (2)
- Dans la liste Sélectionner une vue empilée afin de spécifier des options pour, sélectionnez Vue de dessus.
- Dans la liste Sélectionner les réseaux de canalisations à dessiner dans le profil, cochez la case Sélectionner.
- Désactivez toutes les cases, excepté pour les composants suivants :
- W-E Pipe - (1)
- W-E Pipe - (2)
- W-E Structure - (1)
- W-E Structure - (2)
- Cliquez sur Créer un dessin de profil en long.
- Dans le dessin, effectuez un panoramique sur la zone vide située à droite de la surface. Cliquez pour placer les dessins de profils en long.
- Dans l'onglet Prospecteur de la fenêtre d'outils, développez l'ensemble AxeNorth-South Road Dessins de profils en long.

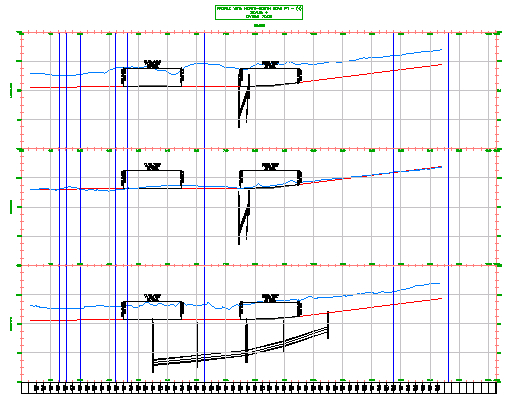

Notez que trois dessins de profils en long distincts ont été créés.
Pour passer au didacticiel suivant, passez à la section Didacticiel : Utilisation de bandes de données.
