Exercice 1 : Configuration de la fenêtre de dessin

Dans cet exercice, vous allez apprendre à configurer la fenêtre de dessin à l'aide de vues et de fenêtres nommées.

Division de la zone de dessin en fenêtres distinctes

  1. Ouvrez le fichier Intro-2.dwg qui se trouve dans le dossier des dessins de didacticiels.

    Ce dessin contient une surface de terrain naturel, plusieurs axes et plusieurs dessins de profils en long contenant le terrain naturel et les lignes de profil en long de présentation.

  2. Cliquez sur l'onglet Vue le groupe de fonctions Fenêtres de modèle Liste des configurations de fenêtrageDeux: Vertical.

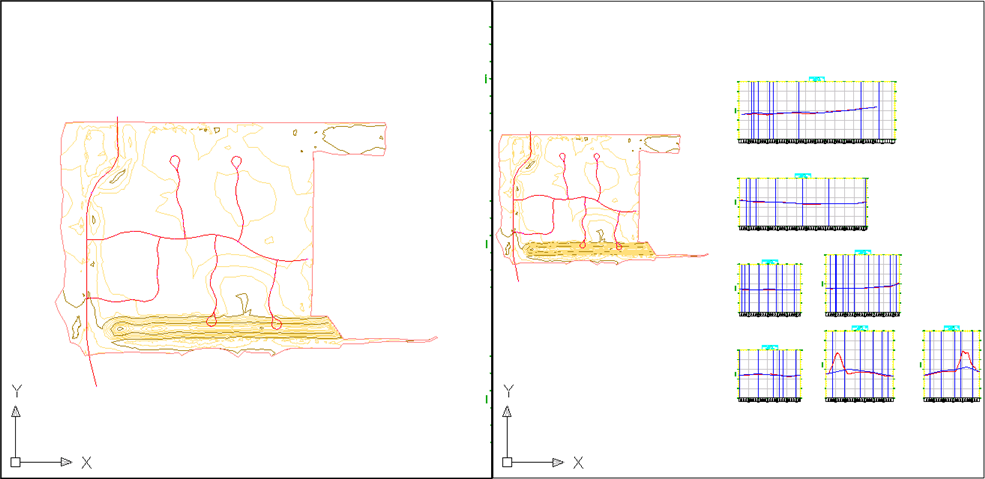

    Deux fenêtres sont affichées. Chaque fenêtre est une fenêtre distincte dans laquelle vous pouvez effectuer un panoramique ou un zoom de différentes vues du dessin. Vous pouvez créer des configurations de fenêtrage personnalisées et les enregistrer pour les utiliser ultérieurement.

  3. Cliquez dans chacune des fenêtres.

    Notez que quand vous cliquez sur une fenêtre, sa bordure s'assombrit pour indiquer la fenêtre active. Cliquez sur la fenêtre de gauche pour l'activer.

  4. Dans la ligne de commande, entrez ZE.

    La surface et le dessin de profil en long sont affichés dans la fenêtre de gauche.

Application d'une vue de dessin enregistrée

  1. Cliquez sur la fenêtre de gauche pour l'activer.
  2. Cliquez sur l'onglet Vue groupe de fonctions Vues nommées Étendue de la surface.

    L'étendue de la surface TN apparaît dans la fenêtre de gauche.

    Trois vues ont été créées dans ce dessin. Chaque vue nommée est constituée d'un agrandissement, d'une position, d'une orientation et d'une composition de calque spécifiques. Les vues nommées sont enregistrées avec un dessin et peuvent être utilisées à tout moment. Lorsque votre dessin s'affiche dans une vue spécifique à laquelle vous souhaitez revenir, vous pouvez l'enregistrer en cliquant sur l'onglet Vue le groupe de fonctions Vues Gestionnaire de vues.

Pour poursuivre ce didacticiel, passez à l'Exercice 2 : Modification de l'affichage d'un objet.
