Dans cet exercice, vous allez utiliser des figures pour ajouter des lignes de rupture à une surface.
Les lignes de rupture définiront les caractéristiques du bord de la chaussée (EP), telles que les murs de soutènement, les bordures, les sommets de crêtes et les lits de ruisseau. Elles forcent la triangulation de surface le long de la ligne de rupture et empêchent la triangulation à travers la ligne de rupture.
Cet exercice est la suite de l'Exercice 4 : Utilisation des données de contrôle de fermeture.
Pour créer des lignes de rupture de surface à partir de figures
- Ouvrez le fichier Survey-5C.dwg qui se trouve dans le dossier des dessins de didacticiels.
Le dessin contient la surface vide Figure Surface 1, à laquelle vous allez ajouter les données de la figure.
Remarque :Pour plus d'informations sur la création de surfaces, reportez-vous au didacticiel Création et ajout de données à une surface.
- Dans la fenêtre d'outils, onglet Topographie, ouvrez la base de données de topographie Survey 1 et cliquez sur l'ensemble Figures.
- Dans la vue de liste, cliquez sur la figure EP1.
- Appuyez sur la touche MAJ, puis cliquez sur la figure EP7.
- Tout en maintenant la touche MAJ enfoncée, cliquez avec le bouton droit de la souris sur la figure EP7, puis sélectionnez Modifier des figures.
L'éditeur de figures s'affiche avec uniquement les figures EP que vous avez sélectionnées.
- Pour définir les propriétés Ligne de rupture sur Oui pour toutes les figures EP, cliquez avec le bouton droit de la souris sur la colonne intitulée Ligne de rupture, puis sélectionnez Modifier.
- Entrez Oui et appuyez sur la touche ENTREE.
La propriété Ligne de rupture est définie sur Oui pour toutes les figures.
Remarque :Les figures sont affichées avec un texte en caractères gras, indiquant que des modifications n'ont pas été enregistrées.
- Cliquez sur
pour enregistrer les modifications dans la base de données de topographie. - Cliquez sur
pour fermer la vue Editeur de figures. - Dans la fenêtre d'outils, dans l'onglet Topographie, cliquez avec le bouton droit de la souris sur l'ensemble Figures, puis sélectionnez Créer des lignes de rupture.
- Dans la boîte de dialogue Créer des lignes de rupture, cliquez sur la liste déroulante Sélectionner une surface, puis sur Figure Surface 1. Toutes les figures sont répertoriées dans la boîte de dialogue, et les figures EPsont répertoriées en tant que lignes de rupture.
- Cliquez sur OK.
- Dans la boîte de dialogue Ajouter des lignes de rupture, entrez les informations suivantes :
- Description : EP
- Type : Standard
- Valeur de la flèche : 0.1
- Cliquez sur OK.

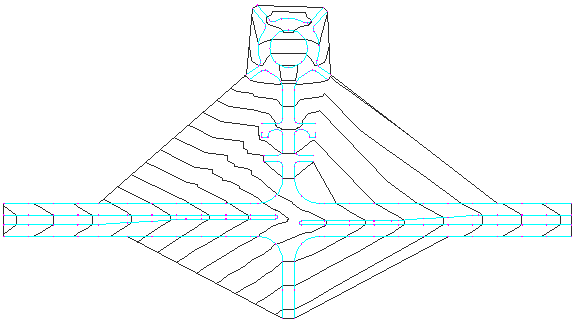

Les bords et les courbes de niveau de la surface s'affichent dans le dessin.
