Exercice 3 : Affichage et correction des violations des normes de conception de la ligne de profil en long.

Dans cet exercice, vous allez vérifier les violations des normes de conception de la ligne de profil en long, puis apprendre comment corriger les violations.

Lorsqu'une sous-entité de ligne de profil en long viole une norme ou un paramètre de contrôle de la conception, un symbole d'avertissement s'affiche sur la sous-entité dans la fenêtre de dessin, la vue Entités du profil, et dans la boîte de dialogue Paramètres de présentation de la ligne de profil en long. Lorsque vous passez le curseur sur un symbole d'avertissement, une info-bulle affiche des informations concernant la violation. Si une norme de conception a été violée, l'info-bulle affiche la norme qui a été violée, ainsi que la valeur minimale exigée pour respecter cette norme. Si c'est un contrôle de la norme de conception qui a été transgressé, l'info-bulle vous indique le nom de ce contrôle.

Cet exercice est la suite de l'Exercice 2 : Dessin d'une ligne de profil en long se rapportant aux normes de conception.

Recherche des violations de normes de conception dans la ligne de profil en long

  1. Ouvrez le fichier Profile-4B.dwg qui se trouve dans le dossier des dessins de didacticiels.
  2. Effectuez un panoramique et un zoom pour visualiser les cercles B et C sur le dessin de profil en long.
    Remarque :

    La taille des symboles d'avertissement ne s'adapte pas automatiquement quand vous effectuez un zoom avant. Saisissez REGEN dans la ligne de commande pour redimensionner ces symboles.

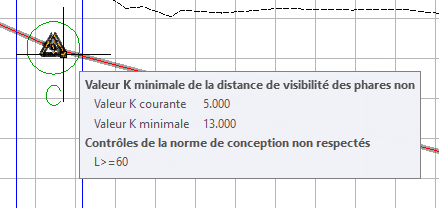

  3. Passez le curseur sur le symbole dans le cercle C.

    Les info-bulles de la fenêtre de dessin vous fournissent des informations utiles sur les normes de conception non respectées. Vous pouvez y observer deux transgressions :

    • Premièrement, la courbe ne respecte pas la valeur K minimale recommandée pour la distance de visibilité des phares. La valeur K de la courbe et la valeur K minimale acceptable sont toutes deux affichées.
    • Ensuite, la courbe ne respecte pas la formule indiquée dans l'un des contrôles de la norme de conception. Notez que seul le nom du contrôle de la norme de conception est affiché. L'info-bulle ne vous indique ni les valeurs actuelles, ni celles recommandées. Si ces valeurs ne sont pas affichées, c'est parce que ces contrôles de la norme de conception sont des formules créées par l'utilisateur.
    Remarque :

    Même quand une sous-entité transgresse plusieurs normes ou contrôles de conception, cette sous-entité ne comporte qu'un seul symbole. Toutes les transgressions doivent être corrigées pour que le symbole disparaisse de la sous-entité.

  4. Si la barre d'outils Outils de création de la ligne de profil en long n'est pas ouverte, sélectionnez le profil projet rouge. Cliquez avec le bouton droit de la souris. Choisissez Modifier la géométrie de la ligne de profil en long.
  5. Dans la barre d'outils Outils de création de la ligne de profil en long, cliquez sur Basé sur une entité.
  6. Cliquez sur Vue de la grille de la ligne de profil en long.

    Dans la vue Entités de la ligne de profil en long, aux lignes 2 et 4, notez qu'un symbole d'avertissement apparaît dans No., ainsi que dans plusieurs autre colonnes. un symbole d'avertissement apparaît à côté de chacune des valeurs ne respectant pas les normes de conception définies dans le fichier de normes de conception.

  7. A la ligne 2, passez le curseur sur le symbole d'avertissement dans le .

    Notez que l'info-bulle affiche les normes de conception qui ont été violées et leurs contrôles. Notez que même si les deux courbes violent les longueurs minimales définies par les contrôles de la norme de conception, aucun symbole d'avertissement n'apparaît dans la cellule Longueur. Les contrôles de la norme de conception sont des formules mathématiques personnalisées qui renvoient des valeurs fausses ou vraies. Elles vous informent uniquement sur le respect ou le non respect par les entités des conditions définies dans le contrôle de la norme de conception.

  8. Dans la barre d'outils Outils de création de la ligne de profil en long, cliquez sur Paramètres de présentation de la ligne de profil en long.

    La fenêtre Paramètres de présentation de la ligne de profil en long s'affiche, et ne contient aucune donnée.

  9. Dans la vue Entités de la ligne de profil en long, cliquez sur la ligne 4, laquelle correspond à l'entité de courbe du Cercle C.

    Les données de conception de l'entité de courbe sont affichées dans un tableau à trois colonnes, dans la fenêtre Paramètres de présentation de la ligne de profil en long, qui permet de passer en revue et de modifier facilement les données.

    Notez que, dans la fenêtre Paramètres de présentation de la ligne de profil en long, dans le panneau Normes de conception, un symbole s'affiche à côté de la propriété de norme de conception qui a été violée. Dans le panneau Paramètres de présentation, la colonne Valeur vous indique les paramètres actuels de chaque sous-entité. La colonne Contraintes vous indique les valeurs de normes de conception devant être respectées par les sous-entités. Un symbole s'affiche à côté de la ligne Valeur K, car la valeur viole la norme de conception. Comme pour la fenêtre de dessin et la vue Entités de la ligne de profil en long, le contrôle de la norme de conception qui a été violé s'affiche, mais les paramètres individuels qui violent le contrôle ne sont pas marqués.

Correction des violations de normes de conception

  1. Dans la fenêtre Paramètres de présentation de la ligne de profil en long, dans le panneau Paramètres de présentation, définissez la valeur de Longueur sur 65.000 m. Appuyez sur la touche ENTREE.

    Notez que le symbole d'avertissement disparaît du panneau Contrôles de la norme de conception, ainsi que de la ligne 4 de la vue Entités de la ligne de profil en long. La nouvelle valeur de longueur de courbe respecte la valeur indiquée par le contrôle de la norme de conception. L'accroissement de la longueur de courbe est également appliqué à la valeur K, qui augmente pour atteindre la valeur minimale de Distance de visibilité des phares.

  2. Dans la vue Entités de la ligne de profil en long, cliquez sur la ligne No. 2, laquelle correspond à l'entité de courbe du Cercle B.
  3. Dans la fenêtre Paramètres de présentation de la ligne de profil en long, dans le panneau Paramètres de présentation, définissez la valeur de Longueur sur 35.000 m. Appuyez sur la touche ENTREE.

    Le symbole d'avertissement disparaît du panneau Contrôles de la norme de conception, mais figure toujours sur la ligne Valeur K dans la vue Entités de la ligne de profil en long.

    La courbe ne respecte toujours pas la valeur K minimale pour la distance de visibilité de dépassement, c'est pourquoi les symboles d'avertissement restent affichés. Pour faire disparaître un symbole d'avertissement, l'entité doit respecter toutes les valeurs indiquées dans le fichier de normes de conception et dans les contrôle de la norme de conception appliqués.

    Conseil :
    Deux méthodes sont recommandées pour remédier à une violation de la Valeur K minimale de la distance de visibilité de dépassement.
    • Ajoutez une nouvelle modélisation en fonction de la vitesse au niveau de l'abscisse curviligne de départ de la courbe. Vous pouvez effectuer cette opération dans la boîte de dialogue Propriétés de l'axe, dans l'onglet Normes de conception.
    • Signalez l'intervalle d'abscisses curvilignes le long de la courbe comme une zone interdite. Cette solution ne fait pas disparaître le symbole d'avertissement du dessin. Vous devez donc annoter ce symbole, ainsi que la zone interdite dans le tracé final.

Pour passer au didacticiel suivant, passez à la section Affichage et modification des dessins de profils en long.
