Exercice 3 : Application d'un masque à un axe

Dans cet exercice, vous allez masquer une partie d'un axe de la vue.

Lorsque vous appliquez un masque à une partie d'un axe, les sous-entités, les étiquettes et les points de marque de l'axe ne sont pas dessinés. Ces éléments existent bien, mais sont masqués de la vue.

Cette fonctionnalité est utile lorsque vous travaillez sur une intersection. Dans de nombreux cas, il n'est pas nécessaire de visualiser la géométrie de l'axe qui coupe l'intersection. Dans cet exercice, vous allez masquer la partie d'un axe de référence pour le décalage qui coupe une intersection.

Cet exercice est la suite de l'Exercice 2 : Edition d'un axe à l'aide de poignées.

Spécification des abscisses curvilignes sur le masque

  1. Ouvrez le fichier Align-5.dwg qui se trouve dans le dossier des dessins de didacticiels.

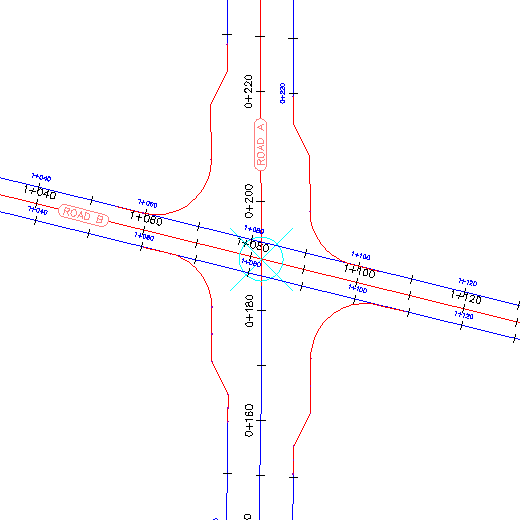

    Le dessin contient une intersection à quatre voies. Notez que les axes de référence pour le décalage le long de la route A ne s'affichent pas dans la zone de l'intersection. Chacun de ces axes possède un masque appliqué à la zone coupant l'intersection. Lors des étapes suivantes, vous allez appliquer un masque aux axes de référence pour le décalage le long de la route B.

  2. Sélectionnez l'axe de référence pour le décalage au nord de la route B.
  3. Cliquez sur l'onglet Axe de décalage le groupe de fonctions Modification la liste déroulante Propriétés de l'axe Propriétés de l'axe Trouver.
  4. Dans la boîte de dialogue Propriétés de l'axe, cliquez sur l'onglet Masquage.
  5. Dans l'onglet Masquage, cliquez sur .

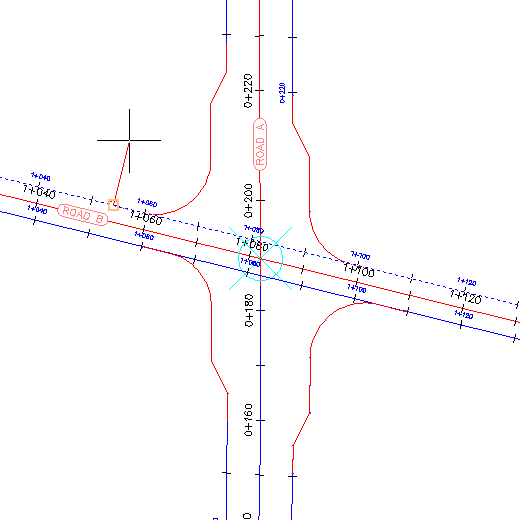

  6. Dans le dessin, cliquez sur l'extrémité de la bordure de rive nord-ouest afin d'indiquer le point de départ de la zone masquée.

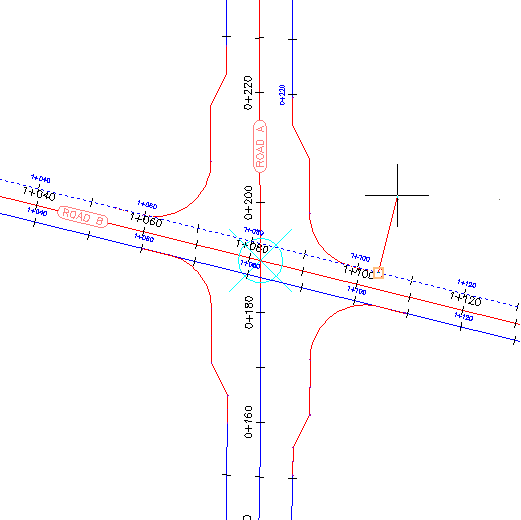

  7. Cliquez sur l'extrémité de la bordure de rive nord-est afin d'indiquer l'extrémité de la zone masquée.
  8. Dans la boîte de dialogue Propriétés de l'axe, cliquez sur Appliquer.

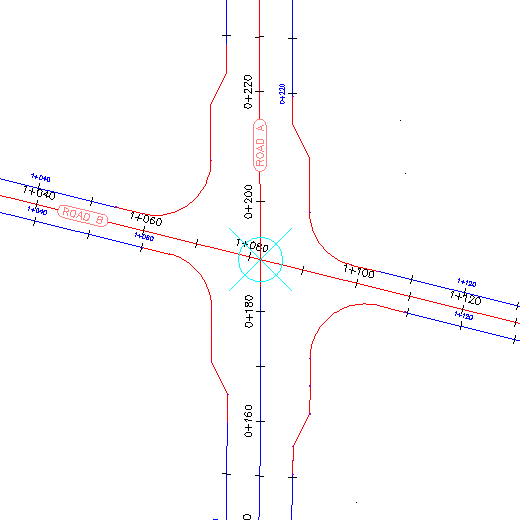

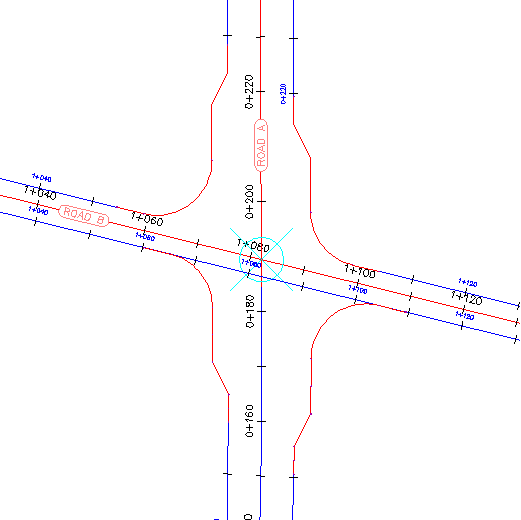

    Le masque est appliqué à la zone indiquée.

Approfondissement : appliquez des masques aux axes de décalage de la route ouest-est.

Pour passer au didacticiel suivant, passez à la section Utilisation d'axes de référence pour le décalage.
