Exercice 2 : Utilisation d'un style d'étiquette enfant

Dans cet exercice, vous allez créer un style d'étiquette enfant dont les paramètres par défaut proviennent d'un style d'étiquette existant appelé parent.

Au cours des étapes suivantes, vous allez créer un style enfant d'un style d'étiquette d'axe existant, puis modifier certaines propriétés de ce style d'étiquette enfant. Vous allez étudier les résultats, puis remplacer certaines des propriétés du style enfant par celles du style d'étiquette parent.

Cet exercice est la suite de l'Exercice 1 : Création d'un style d'étiquette.

Création d'un style d'étiquette enfant

    Remarque :

    Cet exercice utilise le fichier Labels-5a.dwg comportant les modifications apportées au cours de l'exercice précédent.

  1. Effectuez un panoramique sur l'abscisse curviligne 0+080 de l'axe West Street.
  2. Tout en maintenant la touche Ctrl enfoncée, cliquez sur l'étiquette de l'abscisse curviligne 0+080. Cliquez avec le bouton droit de la souris. Cliquez sur Propriétés de l'étiquette.
  3. Dans la palette Propriétés, sur l'onglet Conception, cliquez sur la valeur de Abscisse curviligne principale. Choisissez Créer/Modifier dans la liste.
  4. Dans la boîte de dialogue Style de l'étiquette, définissez le style sur Perpendicular With Line.
    Remarque :

    Assurez-vous de sélectionner Perpendicular With Line, et non Perpendicular With Tick.

  5. Cliquez sur la flèche située en regard de . Cliquez sur Créer l'enfant de la sélection actuelle.
  6. Dans l'onglet Informations de l'éditeur du style d'étiquette, remplacez le nom de style Perpendicular With Line [Enfant] par Station Emphasis.
  7. Sous l'onglet Présentation, sous Nom du composant, sélectionnez Abscisse curviligne .
  8. Sous Texte, spécifiez les paramètres suivants :
    • Hauteur du texte : 5.00mm
    • Association: Au milieu à gauche
  9. Cliquez deux fois sur OK.

    L'abscisse curviligne est désormais affichée sous forme d'un libellé de taille supérieure qui est associé à l'extrémité de la ligne. La taille et l'emplacement du texte constituent des propriétés du nouveau style, à savoir Station Emphasis. Le contenu du texte, la couleur et la longueur de la ligne sont des propriétés du style parent, à savoir Perpendicular With Line.

  10. Appuyez sur ECHAP pour désélectionner l'étiquette.
  11. Dans le dessin, cliquez sur l'étiquette 0+100 tout en maintenant la touche Ctrl enfoncée. Modifiez son style en Perpendicular With Line à l'aide de la palette Propriétés.

    Notez que, dans l'ensemble des styles affiché dans la palette Propriétés, le nouveau style est mis en retrait sous son parent. Vous pouvez également observer ce placement dans l'onglet Paramètres de la fenêtre d'outils, sous Axe Styles de l'étiquetteAbscisse curviligneAbscisse curviligne principalePerpendicular With Line.

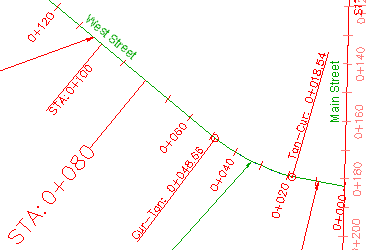

    Style d'étiquette parent (ABS: 0+100) et enfant (ABS: 0+080)

    Notez que dans le dessin, les textes des étiquettes ABS:0+080 et ABS:0+100 sont de tailles différentes et que le texte est aligné différemment par rapport à la ligne. Un style enfant partage ses propriétés de base avec le style parent à partir duquel il a été créé. Si une valeur de propriété est modifiée dans le style parent, la modification est également appliquée au style enfant. Si une valeur de propriété est modifiée dans le style enfant, le style parent n'est pas affecté.

    En créant un style enfant, vous avez créé l'affichage d'abscisse requis, sans altérer aucune autre section du dessin. Si vous aviez modifié à la place les propriétés du style parent, toutes les autres abscisses curvilignes principales utilisant ce style auraient immédiatement changé d'apparence.

    Vous allez ensuite définir le style parent pour remplacer le paramètre de texte contenu dans le style enfant.

Remplacement du style d'étiquette enfant

  1. Dans l'onglet Paramètres de la fenêtre d'outils, développez les ensembles AxeStyles de l'étiquetteAbscisse curviligneAbscisse curviligne principale.
  2. Cliquez sur Perpendicular With Line avec le bouton droit de la souris. Cliquez sur Edition.
  3. Dans la boîte de dialogue Editeur du style d'étiquette, cliquez sur l'onglet Résumé.
  4. Développez la propriété Composant 1.
  5. Sur la ligne Texte : Hauteur du texte, cliquez sur dans la colonne Remplacement de l'enfant.

    Dans la colonne Remplacement de l'enfant, l'icône est affichée, ce qui indique que la propriété précédemment indépendante de l'enfant a été remplacée par le parent.

  6. Cliquez sur OK.

    Remarquez que les étiquettes utilisent à présent la même taille de texte. Le texte de l'étiquette ABS: 0+080 est maintenant de la même taille que celui de l'étiquette ABS: 0+000 parce que la hauteur du texte du style parent a remplacé celle du style enfant. L'axe de la ligne est toujours différent car le point d'association du texte du style enfant n'a pas été remplacé.

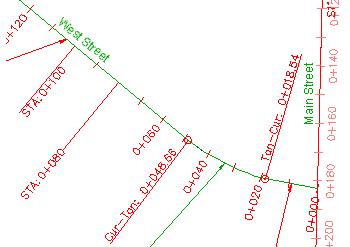

    Styles d'étiquette parent (ABS: 0+100) et enfant (ABS: 0+080) : la taille du texte enfant est remplacée par celle du parent

Pour poursuivre ce didacticiel, passez à l'Exercice 3 : Contrôle de l'aspect des étiquettes à l'aide des calques.
