Exercice 1 : Enregistrement de profils types dans une palette d'outils

Dans cet exercice, vous allez créer une palette d'outils et enregistrer les profils types inclus dans l'exemple de dessin.

Création d'une palette d'outils

Ouvrez le fichier Assembly-3a.dwg disponible dans le dossier des dessins de didacticiels.
Ce dessin contient une surface de terrain naturel, des alignements de la ligne d'axe et des polylignes qui définissent une emprise routière proposée de 50 pi.
Si la Palette d'outils contenant les éléments de profil type n'apparaît pas, cliquez sur onglet Début le groupe de fonctions Palettes Palettes d'outils Trouver.
Dans la palette d'outils, cliquez avec le bouton droit de la souris sur la barre de commande Palettes d'outils. Cliquez sur Eléments de profil type des unités anglo-saxonnes Civil.
Cliquez avec le bouton droit de la souris sur la barre de commande Palettes d'outils. Cliquez sur Créer une palette.
Une palette d'outils intitulée Créer une palette est créée.
Remplacez le nom Créer une palette par Tutorial Assemblies.

Enregistrement de profils types dans une palette d'outils

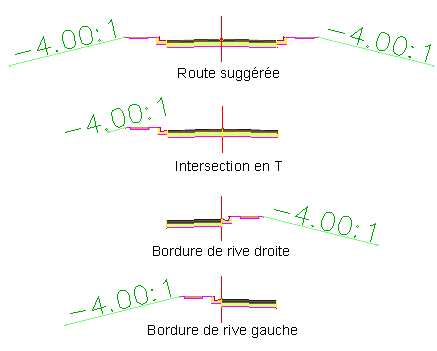

Effectuez un zoom avant sur les profils types situés sur le côté droit de la surface.
Sur le profil type Proposed Road, sélectionnez la ligne de base.
Remarque :
N'utilisez pas les poignées pour faire glisser la marque de la ligne de base.
Cliquez sur la partie inférieure de la marque de la ligne de base. Faites glisser la ligne de base dans la palette d'outils Tutorial Assemblies.
L'image et le nom du profil type s'affichent dans la palette d'outils.
Répétez les étapes 2 et 3 pour les trois autres profils types.
Dans la palette d'outils Tutorial Assemblies, cliquez avec le bouton droit de la souris dans une zone vide. Cliquez sur Options d'affichage.
Dans la boîte de dialogue Options d'affichage, déplacez le curseur Taille de l'image vers la droite pour augmenter la taille des images de la palette d'outils. Cliquez sur OK.
Dans la palette d'outils Tutorial Assemblies, déplacez le curseur au-dessus du profil type Bordure de rive gauche (CR-L).
Notez qu'une info-bulle s'affiche. Le texte de l'info-bulle est automatiquement généré à partir de la description du profil type d'origine.

Remarque :
Pour visualiser la description du profil type d'origine, cliquez avec le bouton droit sur le profil type dans la fenêtre d'outils dans l'onglet Prospecteur. Choisissez Propriétés. La description apparaît dans la boîte de dialogue Propriétés du profil type de l'onglet Informations.
