Exercice 2 : Modification du contenu de l'étiquette dans les paramètres du dessin

Dans cet exercice, vous aller modifier les abréviations par défaut qui apparaissent dans les étiquettes de points de géométrie.

Cet exercice est la suite de l'Exercice 1 : Remplacement du texte de l'étiquette.

Modification du contenu des étiquettes dans les paramètres du dessin

    Remarque :

    Cet exercice utilise le fichier Labels-3a.dwg comportant les modifications apportées au cours de l'exercice précédent.

  1. Effectuez un zoom et un panoramique entre les abscisses curvilignes 0+000 et 0+080 de l'axe West Street.
  2. Dans la fenêtre d'outils, sur l'onglet Paramètres, cliquez avec le bouton droit de la souris sur le nom du dessin. Cliquez sur Modifier les paramètres du dessin.
  3. Dans la boîte de dialogue Paramètres du dessin, cliquez sur l'onglet Abréviations.
    Remarque :

    Dans la boîte de dialogue Paramètres du dessin, vous pouvez utiliser l'onglet Calques d'objet pour modifier le calque par défaut sur lequel sont créés les objets Autodesk Civil 3D et leurs étiquettes.

    La catégorie Texte du point de géométrie de l'axe répertorie les abréviations actuellement en cours d'utilisation pour chaque type de point de géométrie.

  4. Dans la colonne Valeur, modifiez les valeurs d'abréviation du point de géométrie comme suit :
    • Fin d'axe: End
    • Intersection Tangente-Courbe: Tan-Cur
    • Intersection Courbe-Tangente: Cur-Tan
  5. Cliquez sur OK.

    Les étiquettes des points de géométrie sont mises à jour pour refléter la modification dans les paramètres du dessin.

    Remarque :

    Si les abréviations dans les étiquettes des points de géométrie n'ont pas été mises à jour pour refléter les modifications que vous avez apportées, entrez REGEN sur la ligne de commande.

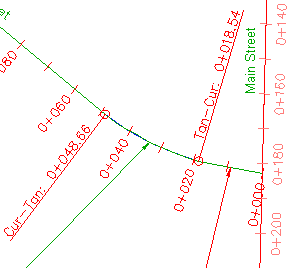

    Abréviations des étiquettes de points de géométrie modifiées dans les paramètres du dessin

  6. Fermez le dessin.

Pour passer au didacticiel suivant, passez à la section Utilisation des tables et des libellés.
