Exercice 3 : Affichage d'un dessin dans un modèle

Dans cet exercice, vous allez découvrir plusieurs méthodes permettant d'afficher des objets de dessin dans des vues tridimensionnelles.

Cet exercice est la suite de l'Exercice 2 : Modification de l'affichage d'un objet.

Examen de l'affichage d'objet dans des vues de modèle

Remarque :

Ce didacticiel utilise le dessin Intro-2.dwg du didacticiel précédent.

1. Cliquez sur la vue de gauche pour l'activer.
2. Cliquez sur l'onglet Vue groupe de fonctions Vues nommées  liste des vues Isométrique SE.

   Une vue isométrique orientée sud-est de la surface est affichée dans la fenêtre de gauche et la fenêtre de droite reste affichée dans la vue en plan.

3. Effectuez un zoom avant sur la vue isométrique de la surface.

   Remarquez les lignes vertes et bleues. Les lignes vertes sont les lignes de profil en long de présentation que vous avez étudiées dans le dessin de profil en long. Elles s'affichent de cette couleur, conformément au style de la direction de la vue Modèle. Les lignes bleues en dessous de la surface sont les axes horizontaux à partir desquels les lignes de profil en long ont été créées.

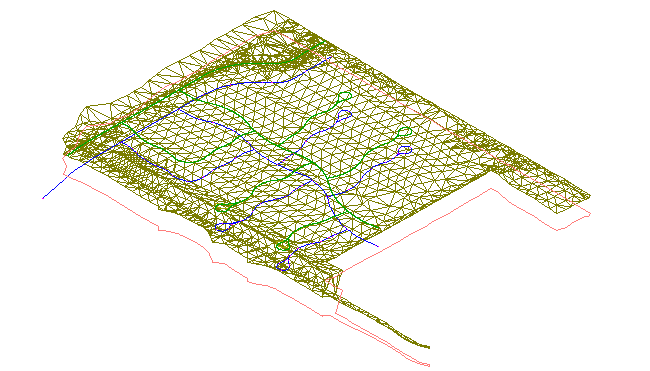

   Vue 3D isométrique orientée S-E.



Modification du style visuel de la surface

1. Cliquez sur l'onglet Vue le groupe de fonctions Styles visuels la liste déroulante Styles visuels Filaire 3D.

   Les styles visuels d'AutoCAD fournissent une visualisation de base rapide d'un objet. Cette visualisation s'utilise notamment pour la présentation à l'écran dans Autodesk Civil 3D. Le style visuel Filaire 3D affiche la surface dans la vue du modèle sans appliquer de matériau de remplissage à l'objet.

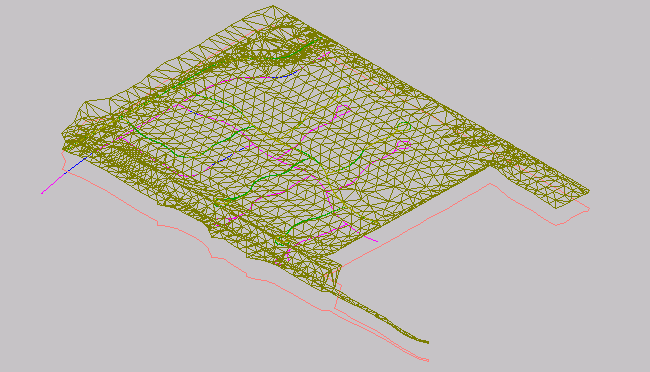

   Style visuel filaire 3D



   Notez qu'un cube s'affiche dans l'angle supérieur droit. Il s'agit du cube de visualisation ViewCube d'AutoCAD. Ce cube fournit des informations visuelles sur l'orientation actuelle d'un modèle. Vous pouvez utiliser le cube de visualisation ViewCube pour ajuster le point de vue du modèle lorsqu'un style visuel a été appliqué.


2. Cliquez sur un coin du cube de visualisation ViewCube et faites-le glisser vers un nouvel emplacement. Exercez-vous à faire glisser le cube de visualisation ViewCube vers différents emplacements. Lorsque vous avez terminé, cliquez sur pour faire revenir le modèle et le cube de visualisation ViewCube à leur position d'origine.
3. Cliquez sur le groupe de fonctions Vue le groupe de fonctions Styles visuels la liste déroulante Styles visuels Conceptuel.

   Le style visuel Conceptuel ombre l'objet et lisse les bords entre les faces du polygone. L'ombrage dans ce style utilise le style de face Gooch, une transition entre les couleurs froides et chaudes au lieu d'un passage du sombre au lumineux. L'effet n'est pas réaliste, mais peut faciliter la visualisation des détails du modèle.

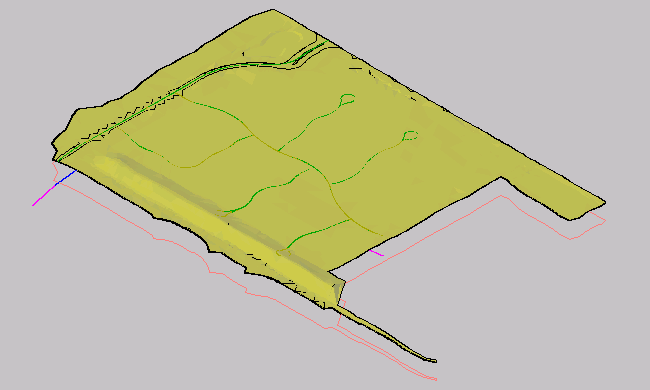

   Style visuel conceptuel


4. Cliquez sur l'onglet Vue le groupe de fonctions Styles visuels la liste déroulante Styles visuels Réaliste.

   Le style visuel Réaliste ombre la surface et lisse les bords entre les faces du polygone. C'est le matériau de rendu indiqué dans le style de la surface qui est affiché.

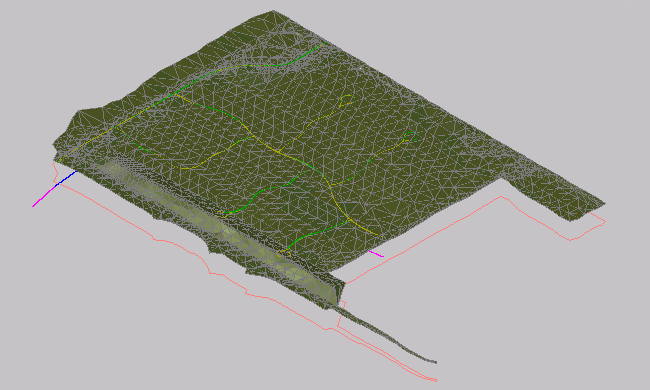

   Style visuel réaliste
