Découvrez les améliorations apportées aux dessins de profils en long.
Nouveautés de la version 2025.2
- Ajout d’une propriété Axe2 pour afficher les informations relatives à un axe secondaire dans la bande du dévers de rail.
- Ajout d’une propriété de distance de décalage max. en tant qu’intervalle pour limiter l’axe secondaire affiché dans la bande du dévers de rail.
- Ajout d’une fonctionnalité permettant d’étiqueter l’abscisse curviligne critique du dévers de rail dans la bande correspondante.
Pour plus d’informations sur la modification des composants d’étiquette, reportez-vous à la rubrique relative à l’onglet Présentation (boîte de dialogue Éditeur du style d’étiquette).
- Ajout d’une fonctionnalité permettant d’ajouter des diagrammes et des marques pour les points critiques de dévers de rail et les points critiques d’axe dans la bande.
- Ajout d’une fonctionnalité permettant d’ajouter des diagrammes pour le dévers de rail appliqué et le dévers de rail d’équilibre dans la bande.
- Ajout d’une fonctionnalité permettant d’étiqueter les abscisses curvilignes projetées de l’axe principal dans la bande du dévers de rail.
- Abscisse curviligne mappée de l’axe principal - Début
- Abscisse non formatée mappée de l'axe principal - Départ
Pour plus d’informations sur la modification des composants d’étiquette, reportez-vous à la rubrique relative à l’onglet Présentation (boîte de dialogue Éditeur du style d’étiquette).
- Prise en charge de l’API pour les workflows de bande d’axe secondaire mis à jour.
Pour plus d’informations, reportez-vous à la rubrique Pour ajouter des bandes de données à un dessin de profil en long.
Version 2025.1

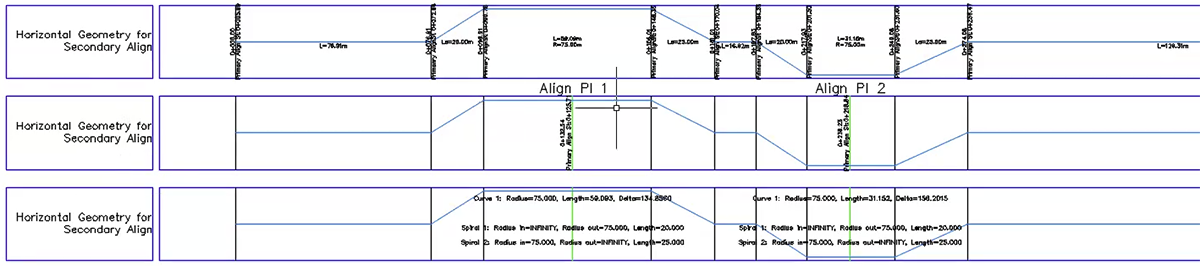

- Ajout de nouvelles options de bande de géométrie horizontale pour afficher et étiqueter les informations d’axe secondaire.
- Ajout d’une propriété Axe2 pour afficher les informations relatives à un axe secondaire.
Remarque : La propriété Axe2 peut également être sélectionnée lors de la création de dessins de profils en long.
- Ajout d’une propriété de distance de décalage max. en tant qu’intervalle pour limiter l’axe secondaire affiché dans la bande.
- Ajout d’une fonctionnalité permettant d’étiqueter les abscisses curvilignes projetées de l’axe principal dans la bande.
- Contenu de texte Tangente, Courbe et Clothoïde
- Abscisse curviligne mappée de l’axe principal - Début
- Abscisse curviligne mappée de l’axe principal - Fin
- Contenu de texte du point d’intersection
- Abscisse curviligne mappée de l’axe principal au niveau de l’abscisse curviligne étendue du PI
- Abscisse curviligne mappée de l’axe principal au niveau de l’abscisse curviligne non formatée étendue
Pour plus d’informations sur la modification des composants d’étiquette, reportez-vous à la rubrique relative à l’onglet Présentation (boîte de dialogue Éditeur du style d’étiquette).
- Contenu de texte Tangente, Courbe et Clothoïde
- Ajout d’une fonctionnalité permettant de spécifier le nom de l’axe secondaire comme titre de bande. Deux options sont disponibles dans l’Éditeur du composant de texte :
- Axe parent
- Axe horizontal - Nom de l’axe2
- Ajout d’une propriété Axe2 pour afficher les informations relatives à un axe secondaire.
Pour plus d’informations, reportez-vous à la rubrique Pour ajouter des bandes de données à un dessin de profil en long.
