Nouveautés au niveau des workflows de rail

Découvrez les améliorations apportées aux workflows de rail.

Nouveautés de la version 2025.2

• Pour faciliter le travail des concepteurs de rails au Royaume-Uni et en France et répondre à leurs normes de conception, les options de talus/pente dans les paramètres ambiants proposent désormais les formats « abscisse » et « mm par m » (mm/m) pour les paramètres de gradient de dévers de rail dans l’éditeur tabulaire de dévers de rail.

  Pour plus d'informations, reportez-vous à la rubrique concernant l’onglet Paramètres ambiants de la boîte de dialogue Paramètres du dessin.

• Nouveaux paramètres de dévers de rail disponibles pour les étiquettes Civil 3D Pour plus d’informations sur la modification des composants d’étiquette, reportez-vous à la rubrique relative à l’onglet Présentation (boîte de dialogue Éditeur du style d’étiquette).
  • Étiquettes et expressions relatives aux informations de dévers de rail
    • Rayon de la courbe
    • Dévers de rail d’équilibre
    • Vitesse verticale du dévers de rail d’équilibre
    • Gradient d’insuffisance du dévers de rail
    • Vitesse verticale d’insuffisance du dévers de rail
    • Décalage brusque sur le dévers de rail
    • Rapport du dévers de rail
  • Étiquettes et expressions relatives aux points critiques du dévers de rail
    • Rayon de la courbe
    • Dévers de rail d’équilibre
    • Vitesse verticale du dévers de rail d’équilibre
    • Gradient d’insuffisance du dévers de rail
    • Vitesse verticale d’insuffisance du dévers de rail
    • Décalage brusque sur le dévers de rail
    • Rapport du dévers de rail
  • Bande de données de dévers de rail pour les dessins de profils en long
    • Dévers de rail d’équilibre
    • Vitesse verticale du dévers de rail d’équilibre
    • Gradient d’insuffisance du dévers de rail
    • Vitesse verticale d’insuffisance du dévers de rail
    • Décalage brusque sur le dévers de rail
    • Rapport du dévers de rail
  • Bande de données horizontale pour les clothoïdes dans les dessins de profil en long
    • Dévers de rail d’équilibre
    • Vitesse verticale du dévers de rail d’équilibre
    • Gradient d’insuffisance du dévers de rail
    • Vitesse verticale d’insuffisance du dévers de rail
• Ajout de nouveaux paramètres de dévers de rail pour l’axe horizontal dans l’éditeur tabulaire de dévers de rail pour les calculs de dévers de rail. Cette option donne un aperçu des paramètres nécessaires dans la conception de rails en lien avec ces calculs.
  • Décalage brusque sur le dévers de rail (m/s^3 ou pi/s^3)
  • Rapport du dévers de rail

  Pour plus d’informations, reportez-vous à la rubrique Éditeur tabulaire de dévers de rail (boîte de dialogue).

• Ajout de la prise en charge de l’API pour les paramètres Décalage brusque sur le dévers de rail et Rapport du dévers de rail.
• Renforcement de la prise en charge des paramètres de dévers de rail dans l’API de structure RailCANTInfo.
• Ajout de la commande CheckTurnoutCatalog pour vérifier les erreurs de syntaxe ou de configuration dans les fichiers d’appareil de voie standard. Pour plus d’informations sur les commandes des appareils de voie, voir la rubrique Commandes des appareils de voie – Référence.

Nouveautés de la version 2025.1

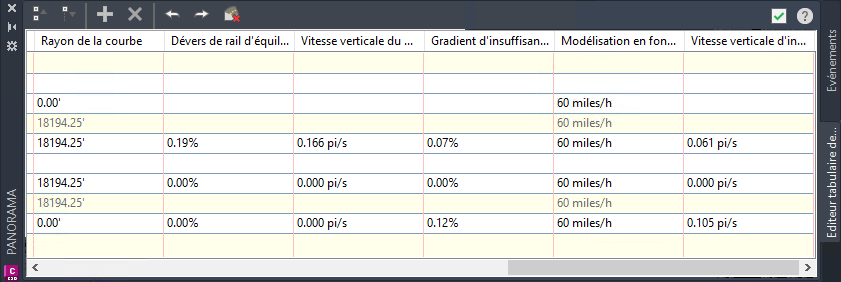

• Ajout de nouveaux paramètres de dévers de rail pour l’axe horizontal dans l’éditeur tabulaire de dévers de rail pour les calculs de dévers de rail. Cette option donne un aperçu des paramètres nécessaires dans la conception de rails liés à ces calculs :
  • Rayon de la courbe
  • Dévers de rail d’équilibre
  • Vitesse verticale du dévers de rail d’équilibre
  • Gradient d’insuffisance du dévers de rail
  • Modélisation en fonction de la vitesse
  • Vitesse verticale d’insuffisance du dévers de rail


  Pour plus d’informations, reportez-vous à la rubrique Éditeur tabulaire de dévers de rail.

• Modification du paramètre Côté des appareils de voie pour améliorer la documentation de la conception de rails.
  • Dans la boîte de dialogue Créer un appareil de voie, le paramètre Côté a été remplacé par Côté de l’axe pour plus de clarté.
  • Une propriété Côté de l’appareil de voie est disponible dans la palette Propriétés de l’objet et dans l’Éditeur du composant de texte de l’Éditeur du style d’étiquette de l’appareil de voie.

Pour plus d’informations, reportez-vous à la rubrique Onglet Contenu (boîte de dialogue Créer un appareil de voie).

Prise en charge de la création de clothoïdes dans les axes déviés d’appareil de voie. L’optimisation inclut les éléments suivants :

• Clothoïde simple par longueur/rayon.
• Clothoïde simple par point de passage.
• Clothoïdes composées.
