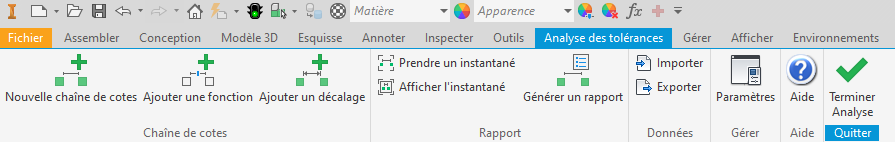

Examinez le ruban de l’outil Inventor Tolerance Analysis.
Pour accéder au ruban de l’outil Inventor Tolerance Analysis, cliquez sur l’onglet Environnements > Tolerance Analysis.
Chaîne de cotes
- Nouvelle chaîne de cotes : crée une boucle de tolérances automatiques ou manuelles, et effectue une analyse des chaînes de cotes du schéma de cotes.
- Ajouter une fonction : permet d’ajouter des fonctions au schéma de cotes de la chaîne de cotes.
- Ajouter un décalage : crée une épaisseur de fonction supplémentaire de matériau non conçu. Spécifie une distance ou un décalage entre les pièces avec une tolérance associée.
Pour en savoir plus, reportez-vous à la rubrique Pour définir les chaînes de cote de tolérance.
Rapport
Capture et affiche un instantané de chaque chaîne de cotes dans le rapport et génère un rapport.
- Prendre un instantané : enregistre la vue actuelle pour l’inclure dans le rapport d’analyse. Vous pouvez enregistrer un instantané de chaque chaîne de cotes.
- Afficher l’instantané : affiche l’instantané de la vue enregistrée pour l’analyse en cours.
- Générer un rapport : crée un rapport HTML pouvant être partagé.
Pour plus d’informations, reportez-vous à la rubrique Pour générer des rapports et importer des données d’exportation.
Données
- Importer : charge les données ITOL précédemment exportées.
- Exporter : enregistre les données d’analyse dans un fichier au format XML portant l’extension ITOL.
Pour plus d’informations, reportez-vous à la rubrique Pour générer des rapports et importer des données d’exportation.
Gérer
Paramètres : ouvre une boîte de dialogue qui vous permet de spécifier le type d’analyse et les unités par défaut dans le système métrique (SI) et le système US traditionnel (USC).
Pour plus d’informations, reportez-vous à la rubrique Pour définir les paramètres de Tolerance Analysis.
Aide
Le groupe de fonctions Aide permet d’accéder facilement à l’aide en ligne de l’outil Autodesk Inventor Tolerance Analysis.
