Un remplissage d'extrémité représente la zone remplie à l'extrémité d'un cordon de soudure. Les remplissages d'extrémité sont automatiquement ajoutés aux soudures de congés.
Utilisez la commande Remplissage d'extrémité pour ajouter des remplissages d'extrémité à d'autres types de cordons de soudure.
- Dans une construction soudée, cliquez deux fois sur le dossier Soudure pour entrer dans l'environnement de soudage.
- Sur le ruban, cliquez sur l'onglet Soudure
le groupe de fonctions Soudure

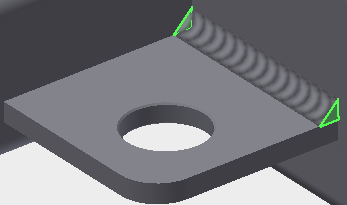

Remplissage d'extrémité. Les remplissages d'extrémité existants sont mis en surbrillance.
- Cliquez sur n'importe quelle face d'une soudure solide reprise à l'envers pour ajouter un remplissage d'extrémité.
- Continuez à ajouter des remplissages d'extrémité. Cliquez avec le bouton droit de la souris et sélectionnez OK pour terminer.
Pour supprimer un remplissage d'extrémité, cliquez sur Remplissage d'extrémité, puis cliquez de nouveau sur la face pour désactiver la surbrillance.
Conseil : pour modifier l'apparence d'un remplissage d'extrémité, cliquez avec le bouton droit de la souris sur le dossier Soudures du navigateur et choisissez Propriétés. Dans la boîte de dialogue Propriétés, cliquez sur l'onglet Cordon de soudure. Dans la zone Apparence du remplissage d'extrémité, cliquez sur la flèche pour faire apparaître la liste des apparences disponibles et faites votre choix. Cliquez sur OK pour fermer la boîte de dialogue.

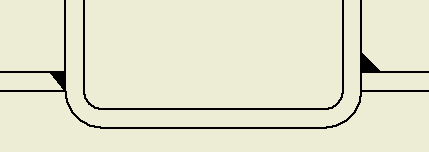

Remplissages d'extrémité dans les dessins
Pour afficher les remplissages d'extrémité dans une vue de dessin, cliquez dans la vue, puis choisissez Afficher les annotations du modèle > Afficher les annotations de soudure dans le menu contextuel.
