Pour démarrer une étude du générateur de formes

Démarrez une étude du générateur de formes à l'aide de l'une des deux procédures décrites ci-après.

Vous pouvez accéder au générateur de formes directement dans le cadre de votre workflow de modélisation standard ou dans le cadre de votre workflow d'analyse des contraintes.

Pour démarrer directement une étude du générateur de formes, procédez comme suit :

1. Ouvrez le fichier pièce qui vous intéresse.
2. Dans le ruban, onglet Modèle 3D > groupe de fonctions Explorer, cliquez sur Générateur de formes.

   Le ruban affiche les outils permettant de générer une forme. Par ailleurs, une étude du générateur de formes est créée.

Pour démarrer une étude du générateur de formes dans l'environnement d'analyse des contraintes, procédez comme suit :

1. Ouvrez le fichier pièce qui vous intéresse.
2. Dans le ruban, onglet Modèle 3D > groupe de fonctions Simulation, cliquez sur Analyse des contraintes. L'environnement d'analyse des contraintes est également accessible à partir de l'onglet Environnements.
3. Dans l'onglet Analyse > groupe de fonctions Gérer, cliquez sur Créer une étude.

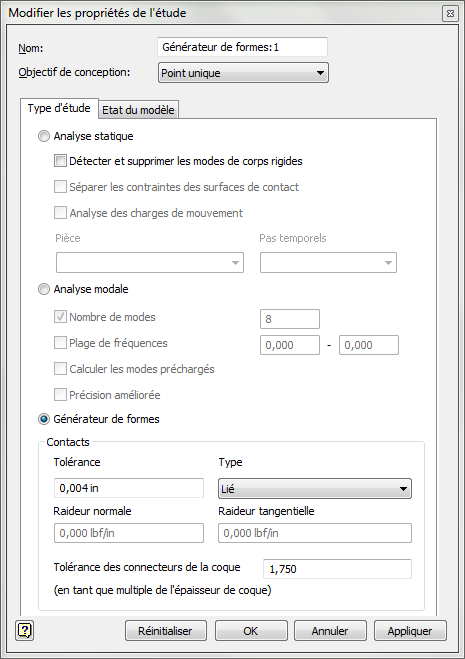

4. Dans la boîte de dialogue Créer une étude, sélectionnez Générateur de formes, puis cliquez sur OK.
