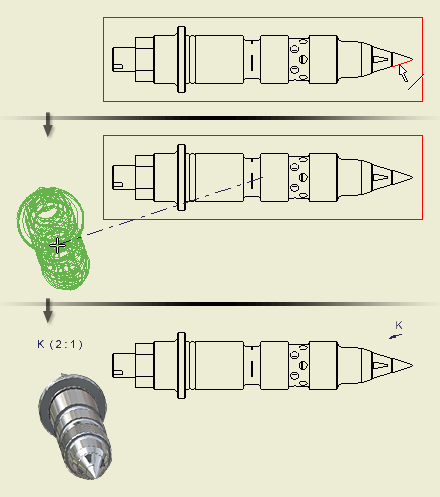

Vous pouvez créer une vue auxiliaire en effectuant une projection à partir d'une arête ou d'une ligne dans une vue parent.
Création et modification d'une vue auxiliaire
Vous pouvez placer la vue uniquement dans un alignement perpendiculaire ou parallèle à l'arête ou à la ligne sélectionnée.
Pour créer une vue auxiliaire par rapport à une ligne de projection externe à la géométrie de la vue, choisissez l'option Vue en coupe.
Le style par défaut des annotations de la vue auxiliaire est défini dans l'Editeur de styles et de normes.
- Sur le ruban, cliquez sur l'onglet Placer les vues
le groupe de fonctions Créer
Auxiliaire
.
- Sélectionnez une vue existante comme vue parent.
- Dans la boîte de dialogue Vue auxiliaire, définissez l'échelle, le style d'affichage et le libellé de vue ou validez les paramètres actifs.
- (Facultatif) Cliquez sur une icône pour spécifier le style d'affichage de la vue :
Affiche les lignes masquées.
Supprime les lignes masquées.
Spécifie le rendu en ombré.
- Sélectionnez l'arête ou la ligne par rapport à laquelle vous voulez projeter la vue.
- Déplacez l'aperçu vers l'endroit adéquat, puis cliquez pour placer la vue ou cliquez sur OK dans la boîte de dialogue Vue auxiliaire.
