Paramètres de saisie
Type d'engrenage : interne ou externe
Rapport d'engrenage et nombre de dents
Angle de pression (angle du contour de l'outil)α
Angle d'héliceβ
Module m (pour le calcul métrique)
Pas diamétral P (pour les unités anglo-saxonnes)
Saillie de denture a *
Jeu de denture c *
Congé du dedendum de denture r f *
Largeurs d'engrenages b 1 , b 2
Corrections de denture x 1 , x 2
Résumé de la correction de denture Σ x = x 1 + x 2
|
Calculs géométriques auxiliaires |
|
Répartition des corrections de denture pour engrenages uniques |
|
Conception d'après le calcul de la force |
|
Conception de la largeur de l'engrenage |
Paramètres calculés
Nombre d'engrenages
|
pour i > 1 |
||
|
u = i |
||
|
pour i < 1 |
||
|
u = 1 / i |
||
Module tangentiel
|
|
Pas normal
|
p = π m |
Pas axial
|
p t = π m t |
Pas de base
|
p tB = p t cos α t |
Angle d'hélice sur le cylindre de base
|
sin β b = sin β cos α |
Angle de pression axial
|
|
Angle de pression de roulement/fonctionnement
|
|
Angle de pression de roulement/fonctionnement axial
|
|

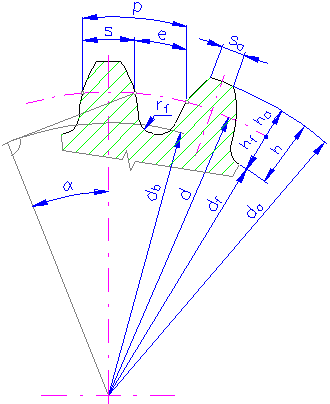

Diamètre primitif
|
d 1,2 = z 1,2 m t |
Diamètre du cercle de base
|
d b1,2 = d 1,2 cos α t |
Distance au centre théorique
|
|
Distance au centre réelle
|
|
Réduction de facteur d'alimentation/saillie
|
|
Diamètre externe
|
d a1,2 = d 1,2 + 2m (a * + x 1,2 - Δ y ) |
||
|
- la vérification de l'interférence s'effectue également pour l'engrenage interne |
|
|
|
pour km > 0 s'effectue par réduction de saillie d a2 = d a2 - 2km |
Diamètre de fond
|
d f1,2 = d 1,2 - 2m (a * + c * - x 1,2 ) |
Diamètre primitif de construction
|
|
Nombre de dents virtuel
|
|
Diamètre primitif virtuel
|
d n1,2 = z v1,2 m |
Diamètre du cercle de base virtuel
|
d bn1,2 = d n1,2 cos(α) |
Diamètre externe virtuel
|
d an1,2 = d n1,2 + d a1,2 – d1,2 |
Epaisseur de dent (normalement mesurée sur le diamètre primitif)
|
s 1,2 = p/2 + 2m x1,2 tg α |
Largeur de dent sur la corde (mesurée normalement)
|
s c1,2 = s 1,2 cos 2 α |
Hauteur de la saillie au-dessus de la corde
|
|
Largeur de saillie de denture (normalement mesurée)
|
où :
|
Largeur de fonctionnement des engrenages
|
b w = min( b 1 , b 2 ) |
Largeur relative
|
|
Facteur de durée de maille
|
ε = ε + ε |
||
|
Facteur de durée de contour de maille |
||
|
|
||
|
(le signe moins s'applique à l'engrenage interne) |
||
|
Facteur de durée d'étape de maille |
||
|
|
||
Correction minimale sans conification
|
où : a 0 * = a * + c * - r f * (1 - sin α) |
Correction minimale sans contre-dépouille
|
|
Correction minimale avec contre-dépouille admissible
|
|
Vérification de la cote à la corde
|
W 1,2 = ((z w - 0.5) π + z 1,2 inv α t ) m cos α) + 2 x 1,2 m sin α où : |
|||
|
z w |
est le nombre de dents utilisé pour les mesures. |
||
Vérification de la taille à travers les rouleaux/billes
|
- pour un nombre de dents pair |
|||
|
M 1,2 = D s1,2 + d M |
|||
|
- pour un nombre de dents impair |
|||
|
M 1,2 = D s1,2 cos(90 / z 1,2 ) + d M où : |
|||
|
d M |
diamètre du fil (bille) |
||
|
|
diamètre du fil par rapport au centre du rouleau |
||
|
|
angle de contact du fil (bille) |
||
