Congés

La commande Congé est déplacée vers la structure du panneau de propriétés et divisée en trois commandes : Congé, Congé de faces, Congé complet. Les congés hérités sont migrés vers le type approprié. Les noms de congé hérités ne sont pas modifiés lors de la migration.

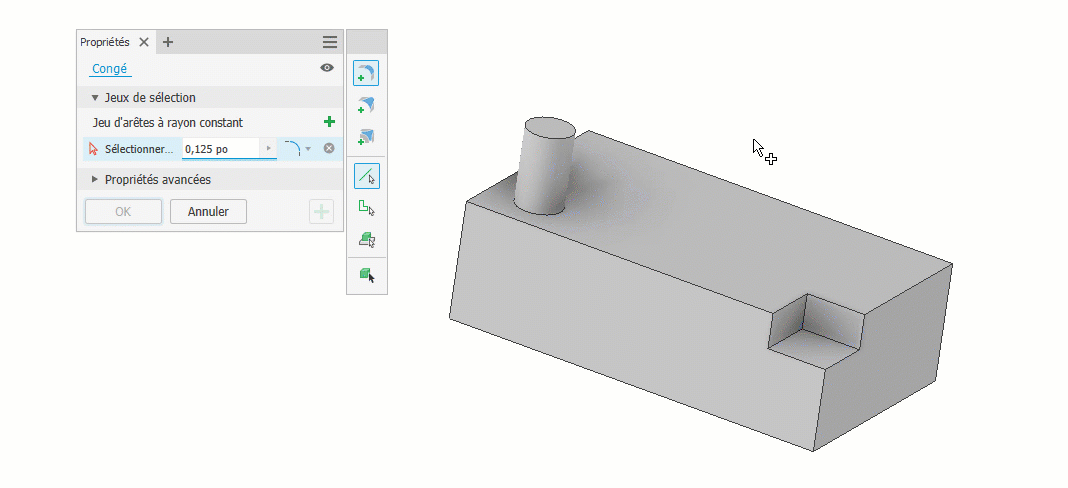

• Congé



  Pour en savoir plus, reportez-vous à la rubrique Création de congés d’arête.

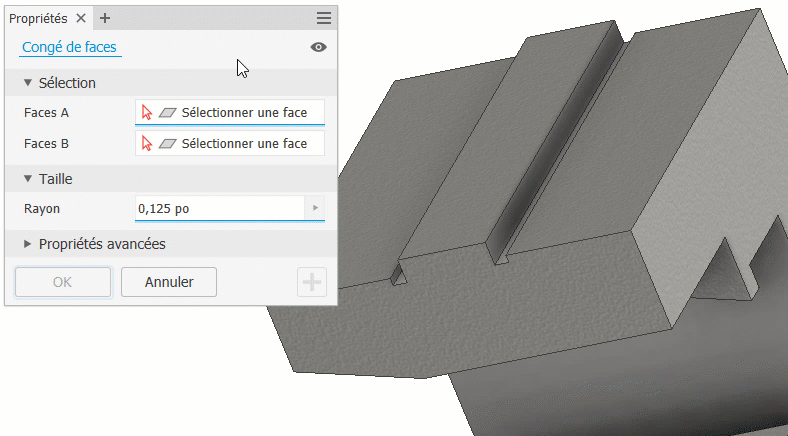

• Congé de faces

  Ajoute une fonction de congé entre deux faces non adjacentes d’un solide unique. S’il existe des fonctions contiguës, celles-ci sont bouchées et remplies pour créer le congé.



  Pour en savoir plus, reportez-vous à la rubrique Création de congé de faces.

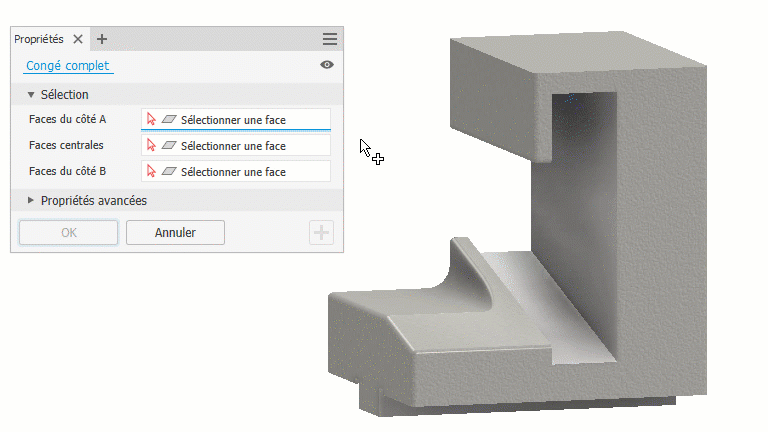

• Congé complet

  Ajoute une tangente de fonction de congé aux faces ou jeux de faces sélectionnés.



  Pour en savoir plus, reportez-vous à la rubrique Création de congés complets.

Congés hérités

Lorsque vous modifiez un composant hérité, les fonctions de congé ne changent pas tant que vous ne modifiez pas la fonction de congé. Ainsi, les nœuds du navigateur de congés apparaissent tels qu’ils étaient auparavant jusqu’à ce que le congé soit modifié. Cliquez sur OK pour mettre à jour le nœud du navigateur.

Dimensions de feature

Les cotes de fonction sont mises à jour pour s’afficher avec les lignes de repère étendues afin de permettre une visualisation claire de la fonction et son impact sur le modèle pendant et après la création. Les cotes héritées sont mises à jour lorsque les pièces sont ouvertes dans Inventor.

Extrusion

Mode Surface

Le panneau de propriétés Extrusion a été mis à jour pour rendre l’option de mode Surface plus visible. Le type d’extrusion par défaut est un corps solide. Activez le mode Surface pour extruder des surfaces, désactivez le mode Surface pour extruder des solides. Le paramètre de mode Surface est enregistré au sein d’une valeur prédéfinie.

Pour en savoir plus, reportez-vous à la rubrique Création de fonctions d’extrusion.
