Sélection de plusieurs solides dans une fenêtre d’un fichier pièce

Vous pouvez désormais sélectionner plusieurs solides dans un fichier pièce de plusieurs solides (.ipt) en définissant le filtre de sélection approprié :

• Définissez le filtre de sélection sur Corps pour sélectionner plusieurs corps dans une ou plusieurs fenêtres.
• Définissez le filtre de sélection sur Faces et arêtes pour sélectionner plusieurs faces/arêtes, dans une ou plusieurs fenêtres.

Une suggestion d’Inventor® Ideas

Pour en savoir plus sur les filtres de sélection, voir « Référence des commandes de sélection ».

Affichage d’informations étendues dans le navigateur activé pour plusieurs commandes

Les options Afficher les informations étendues après le nom de nœud de la fonction dans le navigateur (disponible à partir de l’onglet Options d’application/Pièces) et Afficher les noms étendus (disponible dans le menu de l’outil du navigateur Modèle) ont été améliorées afin de prendre en charge les commandes suivantes :

• Modèle 3D Fonctions de construction
  • Mise en miroir
  • Tous les plans de travail
  • Tous les points de construction
  • Tous les axes de construction

Mode d’accès : Depuis l’onglet Options d’application/Pièces

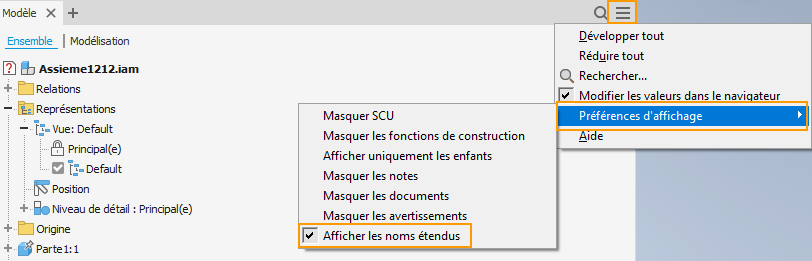

Accès depuis le menu de l’outil du navigateur Modèle

Une suggestion d’Inventor® Ideas

Pour en savoir plus, reportez-vous à la rubrique « Référence relative à l’onglet Pièce (Options d’application) ».

Une suggestion d’Inventor® Ideas

Pour en savoir plus sur l’utilisation de la commande Symétrie, reportez-vous à la rubrique « Réorganisation des fonctions de pièce en réseaux ».

Développement

Vous pouvez désormais effectuer les opérations suivantes dans la commande Développer :

• Sélectionnez plusieurs perçages planaires pour les définir sur Rigide.
• Renommez la fonction Développer.
• Alignez les résultats sur le modèle, les plans XY, XZ ou YZ.

Pour en savoir plus, reportez-vous à la rubrique « Pour développer des faces ».

Annotation 3D

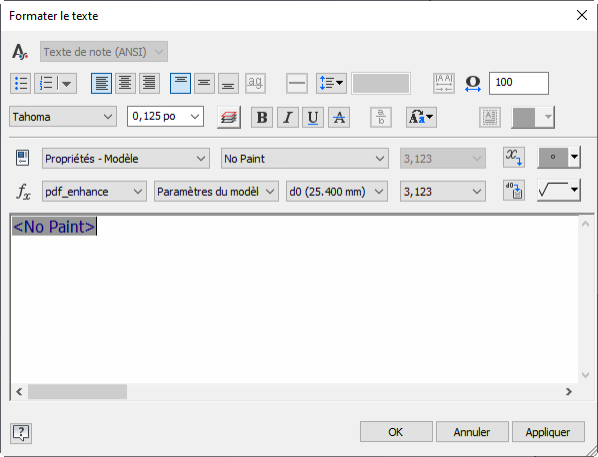

Vous pouvez désormais ajouter des propriétés personnalisées aux commandes Indication, Note générale et Note de contour générale.

Pour en savoir plus, reportez-vous à la rubrique « Pour utiliser du texte et des lignes de repère ».
