Améliorations apportées aux gabarits de format de dessin/feuille

Gain de temps : workflow rationalisé des feuilles/formats de feuille

Présentation : automatisation de la création des vues et des paramètres de vue

Lorsque vous sélectionnez un gabarit de dessin pour un nouveau fichier de dessin, pour chaque feuille contenant une ou plusieurs vues prédéfinies, vous êtes invité à sélectionner un composant. Le composant est placé en fonction des paramètres définis pour chaque vue. Par exemple, supposons que vous avez créé une feuille dans votre gabarit avec deux vues de base, une vue projetée et une vue auxiliaire avec des paramètres de vue personnalisés. Lors de la création d’un dessin, vous serez invité à spécifier le composant à placer pour la feuille. Dans cet exemple, le composant sera placé avec deux vues de base : une vue projetée et une vue auxiliaire, conformément aux paramètres de vue personnalisés définis dans chaque vue de la feuille.

Outre les vues et les paramètres de vue, les paramètres de tôlerie et la liste de pièces et ses paramètres de format sont également conservés lors de la création d’un dessin avec une feuille dotée de vues prédéfinies.

Pour en savoir plus, reportez-vous à la rubrique Utilisation des feuilles et formats de feuille.

Améliorations apportées au workflow de format de feuille et de gabarit/feuille de dessin

Lorsque vous créez une feuille de dessin à partir d’un format de feuille existant, la nouvelle feuille hérite des paramètres suivants en fonction du format de feuille d’origine :

• Paramètres de chaque vue placée. Par exemple, si une vue est ombrée et qu’une autre est placée sans ombrage, chaque fois que vous utilisez le format de feuille avec des feuilles personnalisées, les vues sont placées avec les mêmes paramètres.

• Paramètres de tôlerie

  Remarque : si une mise à plat est définie, les formats de feuille et les gabarits sont mis à jour pour conserver la vue mise à plat de la tôlerie, tout comme la vue de base. Lorsque vous sélectionnez un gabarit de format de feuille contenant une vue mise à plat enregistrée, celui-ci est rempli en fonction de la pièce de tôlerie source du dessin.

• La liste de pièces et ses paramètres de format

• Tables générales/génériques.

• Notes et texte.

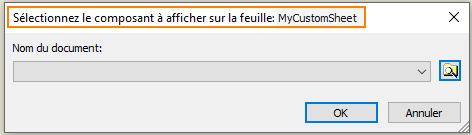

Améliorations apportées à la boîte de dialogue Sélectionnez le composant à afficher sur la feuille

• Le nom de la feuille que le composant sélectionné utilisera s’affiche maintenant dans le titre.
• La boîte de dialogue peut désormais être redimensionnée.

Améliorations de la boîte de dialogue Créer un format de feuille

• Lorsque cette option est sélectionnée, la nouvelle option Ajuster les vues à la feuille met automatiquement à l’échelle les vues en fonction de la taille des composants et de la feuille. Lorsque cette option est désactivée (par défaut), les vues créées à l’aide de ce format de feuille personnalisé utiliseront l’échelle qui se trouve dans les vues lors de l’enregistrement de ce format de feuille personnalisé.
• La boîte de dialogue peut désormais être redimensionnée.

Pour en savoir plus, reportez-vous à la rubrique Utilisation des feuilles et formats de feuille.

Améliorations apportées à la création de dessins

Accédez directement aux gabarits de format de feuille lors de la création d’un fichier de dessin.

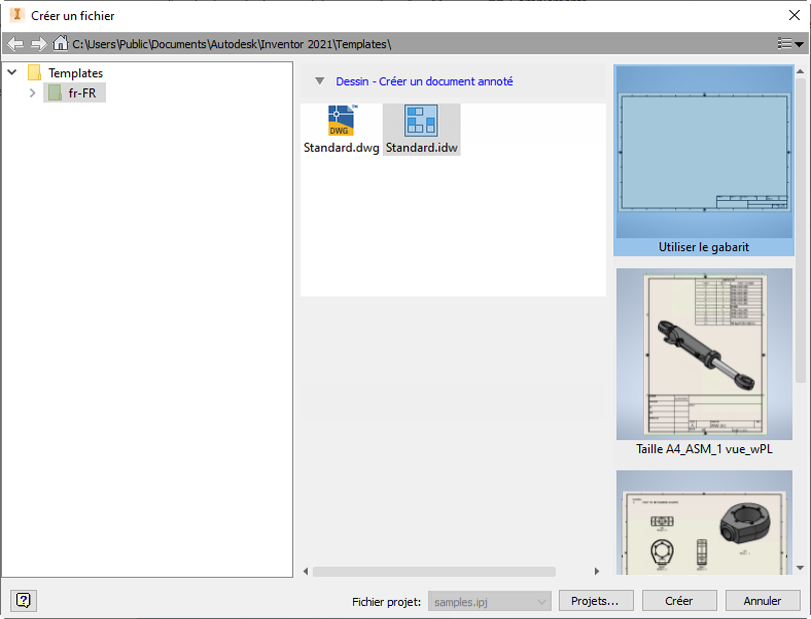

• Dans la boîte de dialogue Créer un fichier : les gabarits de dessin sont désormais disponibles dans la colonne de droite. Les miniatures affichent les formats de feuille enregistrés dans le fichier gabarit de dessin.

• Dans un fichier pièce ou ensemble : l’option de menu contextuel Créer une vue de dessin lance désormais une boîte de dialogue de création de fichier simplifiée. Les miniatures affichent les formats de feuille enregistrés dans le fichier gabarit de dessin.

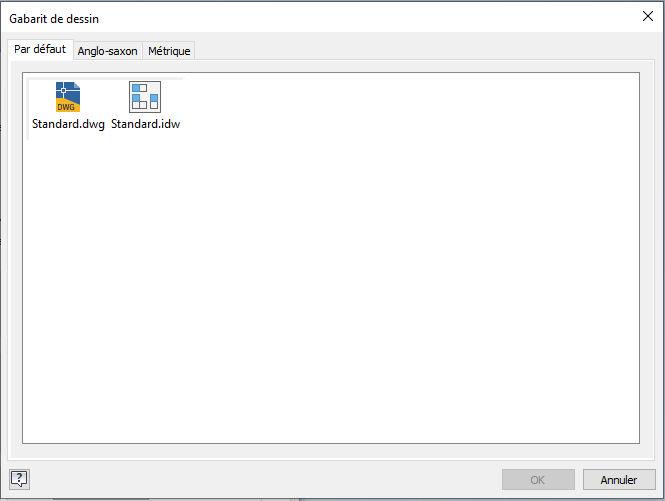

  2021	Avant 2021

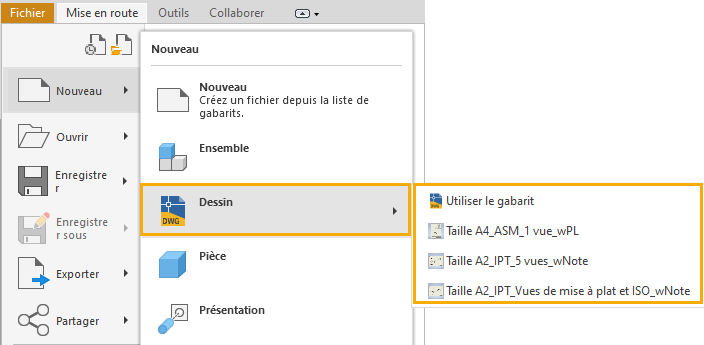

• Dans le menu Fichier : le nouveau menu déroulant répertorie les gabarits de dessin et les formats de feuille enregistrés dans un fichier gabarit de dessin.



Pour en savoir plus, consultez la rubrique Exemples de création d’un fichier de dessin.
