Améliorations apportées aux pièces

Découvrez les améliorations apportées à l’environnement de modélisation de pièces.

Améliorations apportées aux pièces en tôlerie

Mise à plat

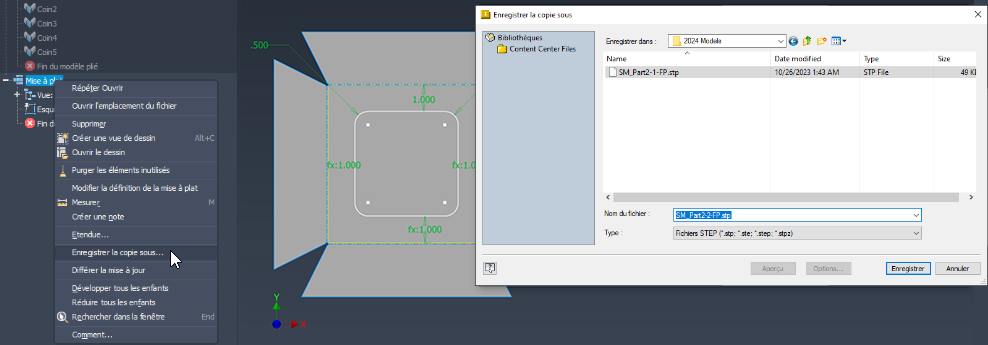

Crée des mises à plat de tôleries au format STEP. Le résultat est un simple modèle de solide. Les esquisses des mises à plat peuvent être ajoutées dans la sortie et doivent être visibles pour l’exportation. L’option Enregistrer la copie sous est disponible que la mise à plat soit active ou non.

« Pour en savoir plus, reportez-vous aux rubriques [À propos des mises à plat de tôlerie](topicid=À propos des mises à plat de tôlerie) et Pour utiliser la mise à plat en tôlerie »

Une suggestion d’Inventor® Ideas

Amélioration de la commande Hélicoïde

Lorsque vous utilisez la commande Hélicoïde, vous avez la possibilité de conserver l’esquisse de trajectoire et du contour visible lorsque vous utilisez l’option Appliquer pour créer un hélicoïde. Dans le panneau de propriétés Hélicoïde, dans le menu des paramètres avancés, sélectionnez l’option Conserver l’esquisse visible sur (+).

Pour en savoir plus sur les fonctions d’hélicoïde, reportez-vous à la rubrique Création d’hélicoïdes.

Pour en savoir plus sur les panneaux de propriétés, reportez-vous à la rubrique À propos des panneaux de propriétés.

Le membre d’iEnsemble à utiliser pour la fonction de finition.

La fonction de finition peut être synchronisée au document cible (un membre d’iEnsemble). Les membres d’iPièces générés contiennent toutes les fonctions de finition définies par la table du membre.
