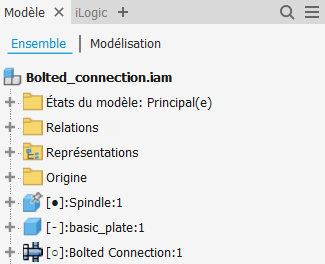

L’état de la contrainte s’affiche désormais par défaut dans le navigateur de l’ensemble sous la forme d’une , d’une ou d’une indiquant l’un des trois états suivants :

• Entièrement contraint Un point noir indique que le composant est entièrement contraint.



• Sous-contraint Un point creux indique que le composant est sous-contraint et requiert votre attention. Pour résoudre ce problème, ouvrez la boîte de dialogue Modifier la contrainte pour identifier les problèmes éventuels.



• Inconnu Un tiret indique que l’état contraint du composant est inconnu. Pour résoudre ce problème, reconstruisez l’ensemble : sur le ruban : onglet Outils onglet Gérer groupe de fonctions Mettre à jour Reconstruire tout .



Utilisez les nouvelles options du menu Préférences d’affichage pour :

• Masquer entièrement contraint : affiche uniquement les composants qui présentent des problèmes de contrainte.
• Afficher l’état de contrainte : affiche tous les états de contrainte (, et )

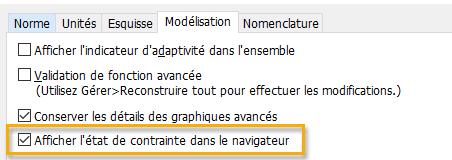

Le nouveau paramètre Afficher l’état de contrainte dans le navigateur est également disponible via Outils Gérer Paramètres du document onglet Modélisation. Par défaut, ce paramètre est activé.

Une suggestion d’Inventor® Ideas

Pour en savoir plus, reportez-vous aux rubriques « Utilisation du navigateur de l’ensemble » et « Référence de l’onglet Modélisation (paramètres du document) ».
