Utilisez l'utilitaire de résolution des problèmes de maillage lors de l’échec du maillage pour un modèle. L'utilitaire de résolution des problèmes de maillage est accessible à partir du groupe de fonctions Maillage dans le ruban d'Autodesk Inventor Nastran.
Vous pouvez également l'ouvrir directement à partir de la boîte de dialogue d'avertissement "Échec du maillage" en cliquant sur le bouton Dépannage.

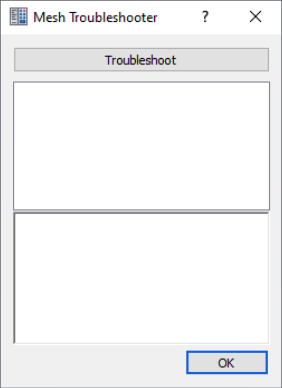

La boîte de dialogue suivante s'affiche :

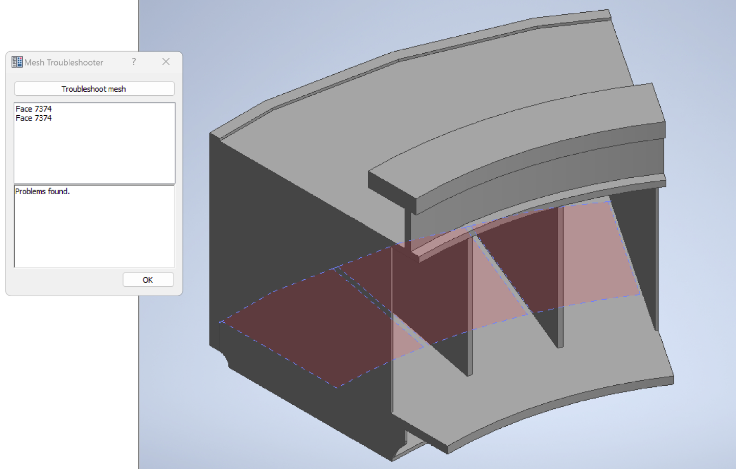

Pour activer l'utilitaire de résolution des problèmes de maillage, cliquez sur le bouton Résolution des problèmes de maillage situé dans la partie supérieure de la boîte de dialogue. La boîte de dialogue contient deux sections de sortie. Dans la section supérieure, les entités pour lesquelles le maillage a échoué sont en surbrillance. La section inférieure explique les raisons de l'échec du maillage pour l'entité sélectionnée dans la section supérieure.

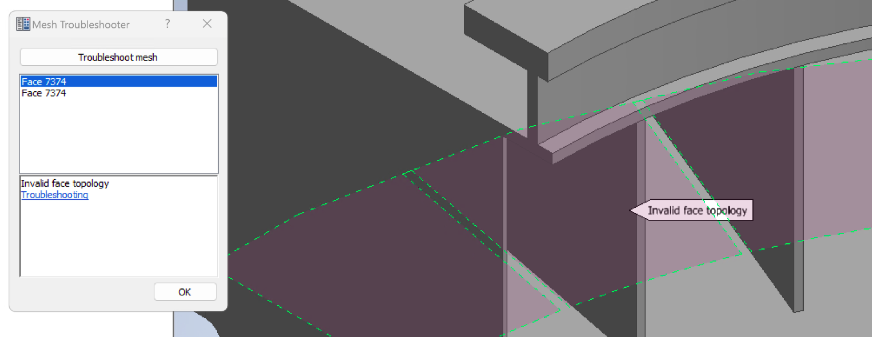

L'exécution de l'utilitaire de résolution des problèmes de maillage permet de mieux comprendre les problèmes potentiels du modèle CAO du point de vue du maillage. Lorsque vous sélectionnez des entités dans la partie supérieure, l'entité correspondante est mise en surbrillance dans la zone de dessin, accompagnée d’une info-bulle contenant plus d'informations.
