Coupe transversale de la coque en post-traitement

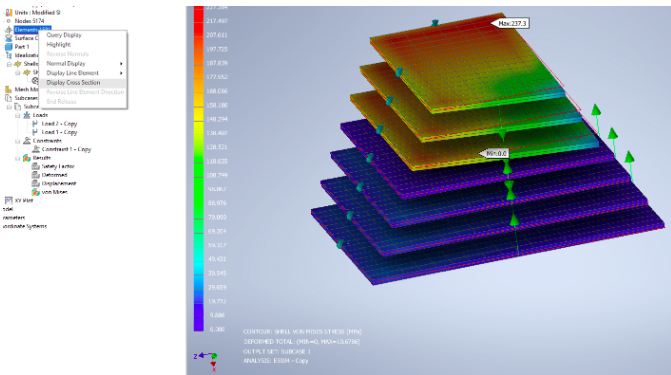

Il est désormais possible de visualiser la coupe transversale de la coque en post-traitement. Pour afficher la coupe transversale, cliquez avec le bouton droit de la souris sur Éléments dans l’arborescence d’analyse et choisissez Afficher la section.
Les couleurs définies par l’utilisateur peuvent désormais être définies pour les éléments hors intervalle lors de l’affichage des résultats de contour.

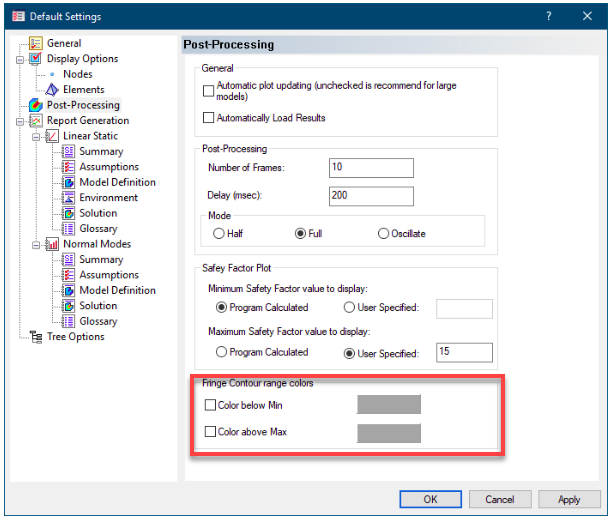

Pour définir les couleurs des éléments hors intervalle, ouvrez les paramètres par défaut, accédez à Post-traitement et cochez les cases situées à l’intérieur des couleurs de l’intervalle Contour. Lorsque le type de contour est défini sur Contour et que les valeurs minimale et maximale de l’intervalle sont définies, l’extérieur de l’intervalle est visible avec la couleur définie.
Mises à jour de la visualisation des charges de gravité
La visualisation des charges de gravité a été mise à jour :

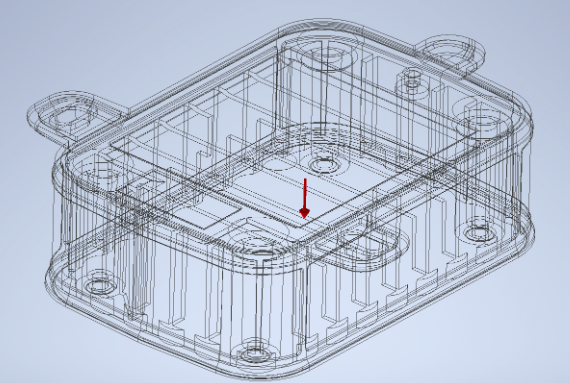

- une flèche de charge est désormais ajoutée au centre de gravité du modèle le long de la direction spécifiée. Cliquez sur la charge de gravité dans l’arborescence Analyse pour passer à la visualisation filaire du modèle et améliorer ainsi la visualisation du glyphe de charge de gravité.
- L’image dans le coin inférieur droit de la zone de dessin est mise à jour pour faire simplement référence à la présence de la charge de gravité dans l’analyse active.
Amélioration du temps de résolution quasi-statique explicite
L’algorithme multiessai pour l’analyse quasi-statique automatique a été mis à jour. L’algorithme mis à jour permet d’obtenir des pseudo-pas de temps plus importants, ce qui se traduit par des résultats plus durables et une division par deux du temps de résolution par rapport à la version précédente.
Séparation des info-bulles et des mises en surbrillance
Les info-bulles et les mises en surbrillance des entités dans l’arborescence d’analyse sont désormais séparées.
Réactions de contact
Inventor Nastran dispose désormais de la fonction permettant d’extraire les résultats de la somme des moments de contact et des forces de contact à partir des faces/arêtes de contact.

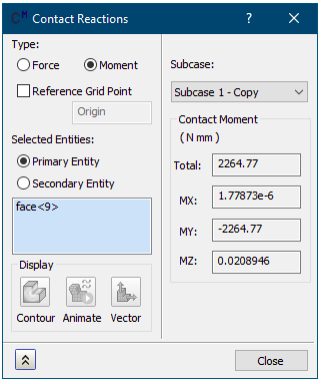

Pour ouvrir les réactions de contact, cliquez avec le bouton droit sur le contact pour lequel vous souhaitez afficher les réactions et cliquez sur « Réactions de contact ». La boîte de dialogue Réactions de contact s’ouvre. Par défaut, la sélection est définie sur Force et Entité primaire. Vous pouvez ajouter d’autres entités à la liste pour recalculer les résultats de la somme. Le composant individuel et son résumé se trouvent dans la partie droite.
