Mappe le système de coordonnées de l'appareil de mesure vers le système de coordonnées du modèle CAO.
La boîte de dialogue Matrice de transformation est une boîte de dialogue commune. Les options varient selon la manière dont la transformation est utilisée.

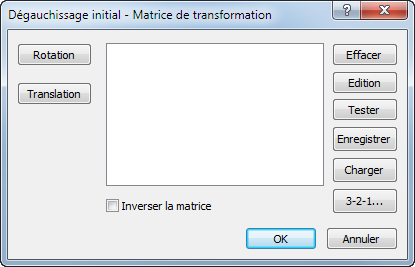

Par exemple, la boîte de dialogue CAO - Matrice de transformation affiche un bouton Symétrie et Echelle. La boîte de dialogue Dégauchissage initial - Matrice de transformation affiche un bouton 3-2-1.
La boîte de dialogue peut contenir les options suivantes :
- Rotation — Faire pivoter l'élément autour d'un axe spécifié.
- Translation — Déplacer le modèle d'une distance spécifiée le long des axes X, Y et Z.
- Echelle — Augmenter ou diminuer la taille du modèle dans la vue CAO.
- Miroir — Inverser le modèle CAO dans un plan donné.
- Liste de transformation — Séquencer la rotation, la translation, l'échelle et la composition de symétrie. Vous pouvez sélectionner et faire glisser des éléments pour en modifier l'ordre.
- Effacer — Effacer la transformation sélectionnée.
- Modifier — Modifier la transformation sélectionnée.
- Tester — Comparer les coordonnées d'un emplacement spécifié avant et après l’application de la transformation.
- Enregistrer — Enregistrer la transformation en tant que fichier de matrice de transformation (.mat).
-
Charger — Charger une matrice de transformation précédemment enregistrée ou un plan de travail à partir d'un fichier CAO.
- Chargez un fichier .mat ou un fichier modèle contenant les transformations que vous souhaitez utiliser. Toute transformation existante est effacée.
- Si le fichier modèle contient des plans de travail, vous pouvez sélectionner le plan de travail avec lequel vous souhaitez travailler.
- 3-2-1 — Créer un dégauchissage initial entre le repère machine et le repère CAO (SCP).
Remarque : Le bouton 3-2-1 n'est pas disponible dans OMV.
- Inverser la matrice — Inverser la matrice de transformation.
Par exemple, inverser une matrice de mise à l'échelle de 2 et de rotation de 30 degrés sur X produit une rotation de -30 degrés sur X et une mise à l'échelle de 0,5.
Boîte de dialogue Rotation
Faire pivoter le modèle dans un axe spécifié.
- Les options de rotation Axe sont les suivantes :
- Autour de X (plan YZ) — 0 degré le long de l'axe Y ; 90 degrés le long de l'axe Z.
- Autour de Y (plan ZX) — 0 degré le long de l'axe Z ; 90 degrés le long de l'axe X.
- Autour de Z (plan XY) — 0 degré le long de l'axe X ; 90 degrés le long de l'axe Y.
- Angle (en degrés) — Spécifie l'angle selon lequel vous souhaitez faire pivoter le modèle dans l'axe.
Boîte de dialogue Translation
Déplacer le modèle le long des axes principaux.
- Les cases X, Y et Z permettent de définir la distance de déplacement du modèle pour chaque axe.
Le bouton
inverse les valeurs de l'axe.
Boîte de dialogue Symétrie
Symétriser le modèle.
- Plan — Plan dans lequel vous souhaitez symétriser le modèle CAO.
- Coordonnée — Position sur l'axe sélectionné autour de laquelle vous souhaitez symétriser le modèle.
Boîte de dialogue Echelle
Permet d'augmenter ou de réduire la taille du modèle.
- X, Y et Z — Emplacement du centre d'expansion par rapport au repère SCP.
- Facteur — Facteur de mise à l'échelle du modèle.
Par exemple, pour doubler la taille du modèle, saisissez 2.
- Le bouton
modifie le facteur spécifié sur son réciproque.
Par exemple, un facteur de 4 est modifié en 0,25.
