Utilisez l'élément de parcours intermédiaire avec évitement de collision pour créer un parcours de palpeur intermédiaire entre des formes sur la pièce, qui évite automatiquement tout contact avec la pièce.
Pour créer un élément de parcours intermédiaire avec évitement de collision :
- Dans la séquence d'inspection, déplacez le curseur d'insertion

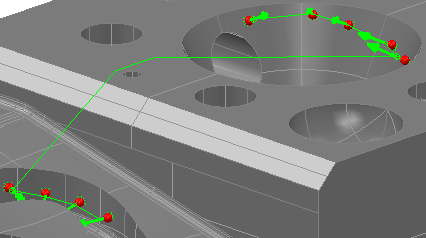

entre les éléments de séquence pour lesquels vous voulez créer un parcours de palpeur intermédiaire avec évitement de collision. - Cliquez sur Accueil > Parcours de palpeur > Liaison > Parcours intermédiaire avec évitement de collision. La boîte de dialogue Parcours intermédiaire est affichée dans l'onglet Formes, un élément de parcours intermédiaire est ajouté à la séquence d'inspection et le parcours de palpeur est affiché dans la vue CAO. Par exemple :
Si le parcours de palpeur n'est pas valide, il n'est pas créé et l'icône invalide
est affichée à côté de l'élément dans la séquence d'inspection. - Dans l'onglet Formes, cliquer sur
pour enregistrer l'élément.
Vous pouvez convertir les éléments de parcours intermédiaire existants en éléments de parcours intermédiaire avec évitement de collision en changeant la méthode palpage.
Pour convertir un parcours intermédiaire en un parcours intermédiaire avec évitement de collision :
- Dans la gamme, sélectionnez l'élément de parcours intermédiaire que vous voulez convertir.
La boite de dialogue Parcours intermédiaire s'affiche dans l'onglet Formes.
- Cliquez sur
pour modifier l'élément géométrique. - Dans la liste de méthode de palpage, sélectionnez la méthode
CollisionAvoidance d'Optimal. L'icône de l'élément dans la séquence d'inspection passe de
à
et le nouveau parcours de palpeur est affiché dans la vue CAO. - Cliquer sur pour sauvegarder l'élément.
