Une présentation des fenêtres, du ruban et des autres contrôles utilisés dans PowerInspect.

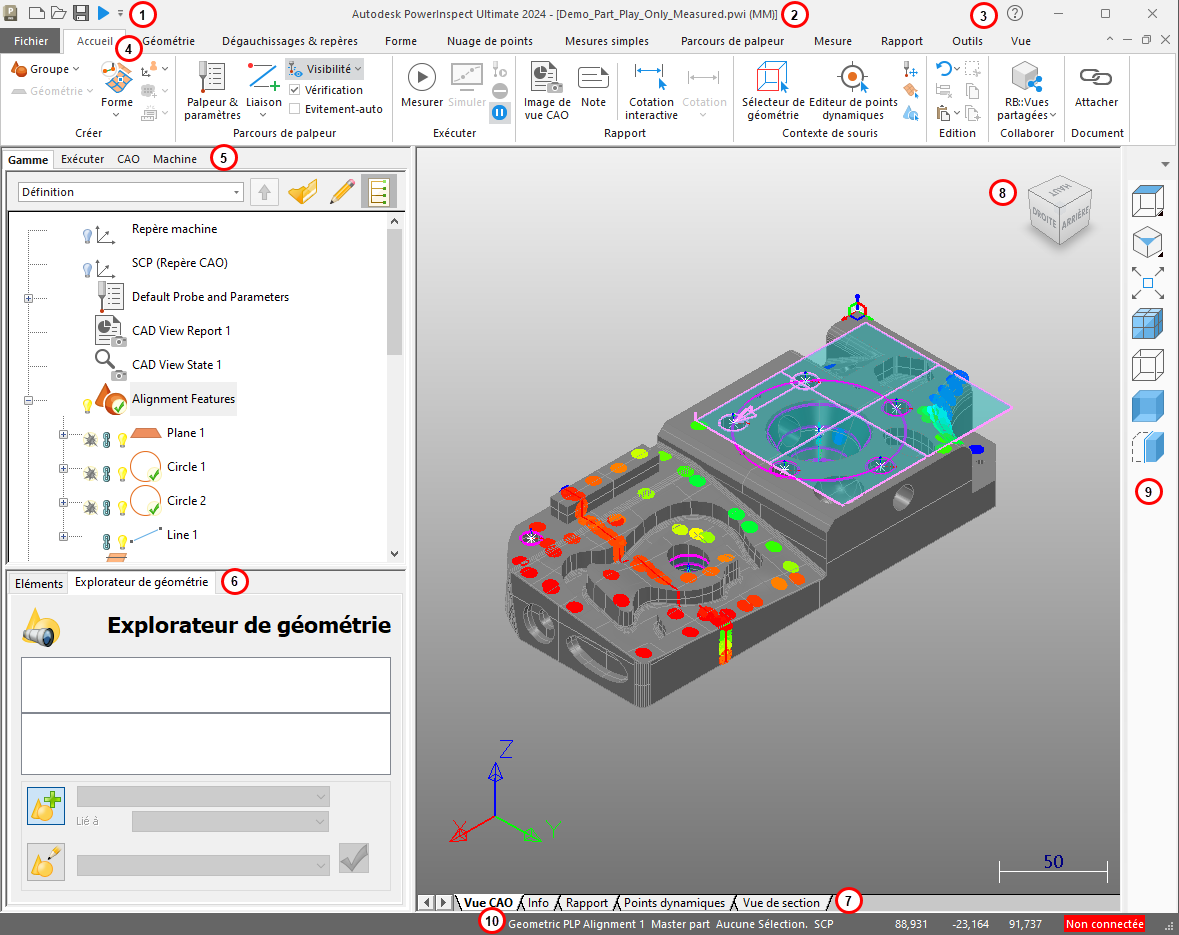

Quand vous avez sélectionné le modèle de CAO avec lequel vous voulez travailler, celui-ci s’affiche sur l’écran de PowerInspect, avec les onglets dont vous avez besoin pour créer, lancer et gérer une inspection. Par exemple :
Barre d’outils d’accès rapide — Utilisez la barre d’outils d’accès rapide pour accéder aux commandes fréquemment utilisées.
Barre de titre — La barre de titre affiche la version actuelle de PowerInspect, le nom du document courant et les unités.
Aide — Cliquez sur l’icône d’aide
pour afficher le menu d’aide.
Ruban — Le ruban comprend différents onglets, chacun d’entre eux représente un sous-ensemble de fonctionnalités du programme. Les onglets contiennent des volets de commandes liées.
Volet latéral, onglets supérieurs :
- L’onglet Gamme contient la séquence d’inspection. Il spécifie les éléments à mesurer et l’ordre dans lequel ils sont mesurés.
- Utilisez l’onglet Exécuter pour simuler et exécuter la séquence d’inspection.
- Utilisez l’onglet CAO pour charger, gérer et effacer des modèles de CAO et pour voir les détails des fichiers de modèle.
- Utilisez l’onglet Machine pour voir et étalonner l’appareil de mesure auquel PowerInspect est connecté.
Volet latéral, onglets inférieurs :
- Utilisez l’onglet Formes pour voir et changer les détails d’éléments dans la séquence d’inspection.
- L’onglet Explorateur de géométrie affiche les détails des formes sélectionnées dans le modèle de CAO en utilisant le sélecteur de géométrie.
Onglets de la zone graphique — Utilisez la zone graphique pour voir le modèle et les données de mesures. Elle contient plusieurs onglets :
- Utilisez l’onglet Vue CAO pour voir et manipuler les modèles de CAO et les données d’inspection.
- L’onglet Info affiche les détails de l’élément actuellement sélectionné dans la séquence d’inspection.
- L’onglet Rapport affiche un rapport HTML pour tous les éléments dans la séquence d’inspection.
- D’autres onglets, comme l’onglet Vue de section, l’onglet Points dynamiques et l’onglet Nuage de points affichent les détails pour des types d’élément spécifiques qui peuvent être ajoutés dans la séquence d’inspection.
ViewCube — ViewCube affiche le point de vue actuel pour la fenêtre graphique. Quand vous ré-orientez la vue en utilisant l’onglet Vue ou un raccourci clavier, ViewCube pivote automatiquement pour refléter le nouveau point de vue. Vous pouvez également utiliser ViewCube pour manipuler directement la vue.
Barre d’outils Vue — Utilisez cette barre d’outils pour accéder aux commandes d’affichage fréquemment utilisées. Pour afficher ou masquer cette barre d’outils, cliquez sur Affichage > Fenêtre > Barre d’outils d’affichage.
Barre d’état — La barre d’état affiche des informations à propos de l’alignement, des coordonnées du curseur dans la zone graphique et de l’état de la connexion machine.
