Pour afficher les points mesurés des groupes d'inspection de surface dans la vue CAO, sélectionnez Affichage > Options d'affichage > Points.
PowerInspect compare les résultats de mesures par rapport aux données CAO et utilise une couleur pour indiquer la déviation par rapport aux données CAO :
- Les points verts sont dans la tolérance.
- Les points rouges sont au-dessus de la bande de tolérance.
- Les points bleus sont en dessous de la bande de tolérance.
Pour choisir le type d'affichage, cliquez sur la flèche et sélectionnez :
- Broches pour afficher les points sous forme de broches de couleur sur le modèle CAO. Par exemple :

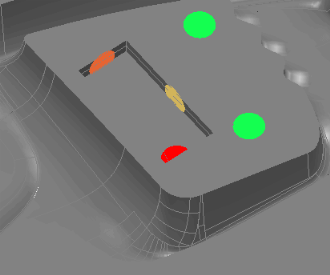

- Confettis pour afficher les points du groupe d'inspection sous forme de points colorés dans la vue CAO. Par exemple :
Pour masquer les points d'inspection, désélectionnez le bouton.
