Pour créer une transformation Delta de dégauchissage

Utilisez l'élément de transformation Delta pour mesurer la différence en translation et rotation entre deux dégauchissages ou élément d'ajustement au mieux sélectionnés.

Pour créer un élément de transformation Delta :

1. Sélectionnez le niveau de définition dans la séquence d'inspection.
2. Cliquez sur Dégauchissages et repère > Spéciaux > Transformation Delta de dégauchissage.
3. Entrez un nom pour l'élément.
4. Pour inclure l'élément dans le rapport, cochez la case Ajouter au rapport.
5. Dans la liste de système de coordonnées local, sélectionnez le système de coordonnées dans lequel vous voulez que la transformation Delta soit rapportée.
6. Dans la liste Dégauchissage de référence 1, sélectionnez le dégauchissage à partir duquel vous voulez calculer la transformation Delta.
7. Dans la liste Dégauchissage de référence 2, sélectionnez le dégauchissage en fonction duquel vous voulez calculer la transformation Delta.
8. Pour exporter la transformation Delta dans PowerMill en tant que plan de travail, ouvrez PowerMill.
9. Pour exporter la transformation Delta, cliquez sur:

   pour exporter la transformation Delta en tant que code NC à l'aide de la boîte de dialogue Programme NC.

   pour exporter la transformation Delta en tant que plan de travail de PowerMill.

   Quand vous exportez la transformation dans PowerMill, si un plan de travail existe et est actif, la transformation Delta est créée par rapport au plan de travail actif de PowerMill. S'il n'y a pas de plan de travail actif, un nouveau plan de travail est créé et la transformation Delta est créée par rapport au système de coordonnées global. La boite de dialogue Informations s'affiche, incluant les détails de la transformation.

   pour exporter la transformation Delta vers un fichier IGES (.igs, .iges) ou vers un fichier Matrix (.mat).

10. Entrez toute information supplémentaire sur l'élément dans la case Commentaire.

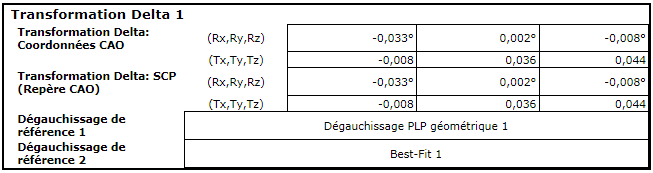

11. Cliquez sur OK pour fermer la boite de dialogue et ajouter l'élément dans la séquence d'inspection. Les informations sont affichées dans les onglets Info et Rapport, par exemple :
