Vous pouvez spécifier la distribution des points dans un parcours de palpeur en utilisant les paramètres suivants :
Points — Le paramètre Points spécifie le nombre de points à palper, distribué uniformément autour de la forme.
Vous pouvez changer le nombre de Tranches et de Points en incrémentant et en décrémentant les valeurs de compte dans la boite de dialogue Paramètres.
Pour des formes telles que des lignes, des oblongs et des rectangles, le paramètre UseMargin spécifie une marge entre la frontière de la forme et les emplacements des points de palpage. Pour changer la marge, cliquez sur la case et remplacez la valeur actuelle.
Pour palper la forme sans marge, décochez la case UseMargin.
Pas — Le paramètre Pas spécifie la distance entre les points autour de la circonférence de la forme. Pour augmenter la densité de points, entrez une valeur de pas plus petite.
Corde — Le paramètre Tolérance de corde contrôle le nombre de points de palpage en spécifiant la distance maximum qu'une corde entre deux points de palpage peut être depuis la circonférence d'un cercle.
Pour augmenter la densité de points, entrez une valeur de tolérance de corde plus petite.
HeadTouchMoves — La méthode HeadTouchMoves est conçue pour les têtes de palpeur qui supportent les mouvements à tête touchante, tels que REVO. Elle est optimisée pour prendre des points en utilisant des axes de rotation de la tête de palpeur. Par exemple cette méthode permet à la tête de pivoter pour prendre chaque point à l'intérieur d'un cercle tandis que la machine reste statique.
Les exemples suivants montrent comment différentes méthodes de calculs affectent les parcours de palpeurs pour un cercle :

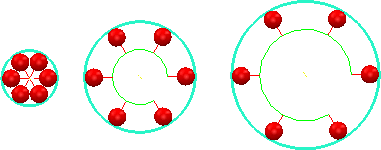

SlicesPoints, Points = 6 :

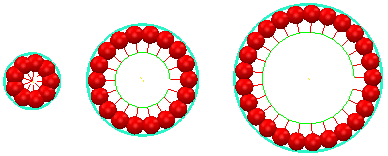

SlicesPitch, Pas = 2mm :

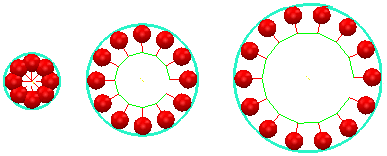

SlicesCordal, Tolérance de corde = 0,5mm :
