PowerInspect utilise des couleurs pour indiquer l'état de mesure des points affichés dans la vue CAO.
Eléments géométriques

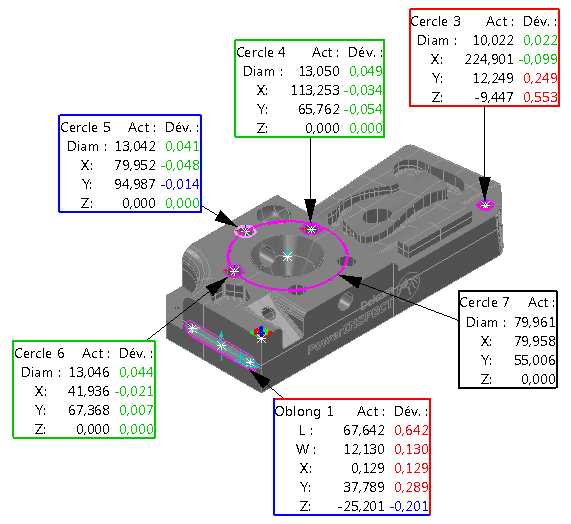

Les couleurs du texte dans les étiquettes indiquent l'état de mesure de chaque élément. Par défaut :
- Le vert indique que la mesure est dans la tolérance.
- Le rouge indique que mesure est au-dessus de la zone de tolérance.
- Le bleu indique que la mesure est en-dessous de la zone de tolérance.
- L'or indique que l'élément n'est pas mesuré.
- Le noir indique que l'élément n'a pas été mesuré (par exemple, éléments construits), ou que les mesures n'ont pas été comparées avec les nominales de l'élément.
Les couleurs sont également utilisées pour les bordures des étiquettes d'élément et quand quelques unes des prises de mesure d'un élément sont au-dessus de la tolérance et d'autres sont en-dessous de la tolérance, la bordure de l'étiquette est affichées avec plusieurs couleurs. Par exemple :
Remarque : PowerInspect affiche les indicateurs de tolérance seulement quand l'option Utiliser les nominales est sélectionnés dans la boîte de dialogue de l'élément. Quand cette case est cochée, les réglages Ajouter au rapport de l'élément déterminent quel indicateur de tolérance est affiché. Si des mesures hors-tolérance sont incluses dans le rapport, l'élément est affiché avec une icône et une bordure d'étiquette hors-tolérance. Si aucune mesure hors-tolérance n'est incluse dans le rapport, l'élément est affiché avec des indicateurs "Dans la tolérance", même lorsque certaines de ses mesures sont hors-tolérance.
Eléments de tolérance géométrique

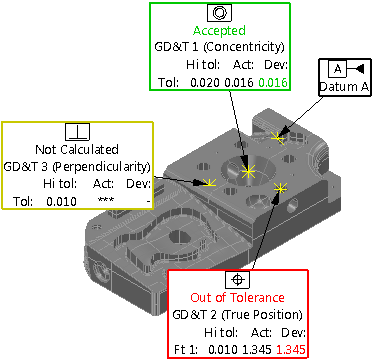

Les couleurs des bordures des étiquettes indiquent l'état de mesure de chaque élément :
- Le vert indique que la mesure est dans la tolérance.
- Le rouge inique que la mesure est hors-tolérance.
- L'or indique que la mesure n'a pas été calculée.
- Le noir indique que l'élément n'est pas mesuré, par exemple, un repère de tolérance géométrique.
Points d'inspection de surface

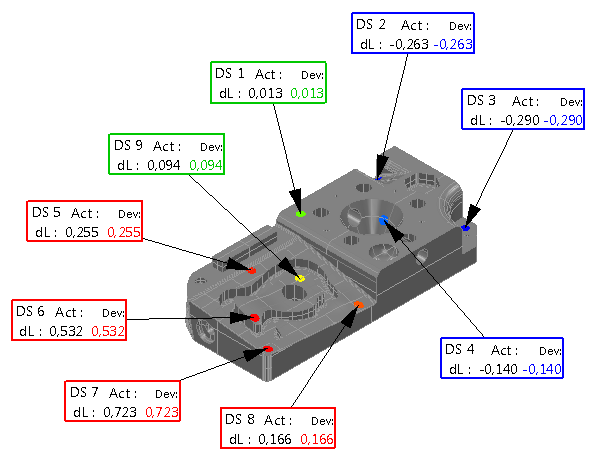

La couleur des points ou des épingles indique l'état de la prise de mesure des points :
- Les points verts sont dans la bande de tolérance.
- Les points rouges sont au-dessus de la bande de tolérance.
- Les points bleus sont en-dessous de la bande de tolérance.
Conseil : Vous pouvez changer les couleurs de tolérance en utilisant la page Couleurs de la boite de dialogue Options.
