Pour importer des points dynamiques à partir d'un fichier ASCII, cliquez sur Points dynamiques > Edition > Importer. Utilisez-le pour copier des points dynamiques entre les documents ou pour importer des points créés par une autre application ou entrés dans un éditeur de texte.
Chaque point doit être sur une ligne distincte et chaque valeur dans une ligne doit être séparée par un espace.
L'entrée de chaque point doit contenir :
- Un nom de point. Les noms contenant un espace doivent être entre guillemets.
Pour éviter la création de duplications, PowerInspect peut renommer les points pendant le processus d'importation. Pour éviter le renommage, mettez les noms de points entre guillemets.
- Les coordonnées XYZ, qui spécifient le centre de palpeur.
- Les coordonnées IJK de la normale de la surface à l'emplacement du point.
Chaque point peut également spécifier :
- Le décalage du point depuis la surface.
- Les tolérances de position.
- Type de point : SP indique un point de surface ; EP indique un point d'arête.

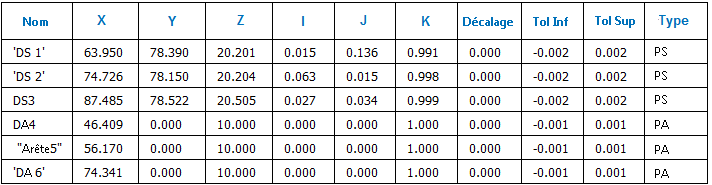

Par exemple :
Si vous ne spécifiez que le nom, les coordonnées et le vecteur de chaque point, les valeurs de tolérance et de décalage par défaut sont de 0 et le type de point par défaut est SP.
