Vous pouvez choisir les surfaces de votre modèle à éviter ou à ignorer au moment de calculer un parcours d'outil.
Spécifiez les surfaces à éviter pour empêcher leur collision, par exemple : pinces ou features que vous avez déjà déposées.
Spécifiez les surfaces à ignorer pour éliminer les mouvements non nécessaires de l'outil, par exemple : les features que vous n'avez pas encore déposées ou les surfaces ultérieures d'objets composés.
- Sur la page principale du dialogue Stratégie, cliquez sur Mode d'usinage

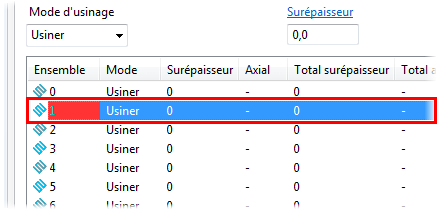

. - Dans le dialogue Surépaisseur du composant, cliquez sur une ligne du tableau pour sélectionner un mode d'usinage défini.
- Dans la liste Mode d'usinage, sélectionnez :
- Usiner pour utiliser les surfaces dans le mode d'usinage défini pour la déposition de matière.
- Collision pour éviter les surfaces dans le mode d'usinage défini lors du calcul du parcours d'outil.
- Ignorer pour ignorer les surfaces dans le mode d'usinage défini lors du calcul du parcours d'outil. Cela permet à l'outil de se déplacer le long des surfaces.
- Cliquez sur
pour afficher le dialogue Sélection. - Dans la liste Sélectionner par, sélectionnez Niveau ou ensemble.
- Dans le dialogue Sélection, sélectionnez les niveaux et ensembles qui contiennent les surfaces que vous voulez prendre en compte, puis cliquez sur
afin de les ajouter au mode d'usinage défini. - Cliquez sur Appliquer, puis sur Fermer.
- Cliquer sur Accepter.
