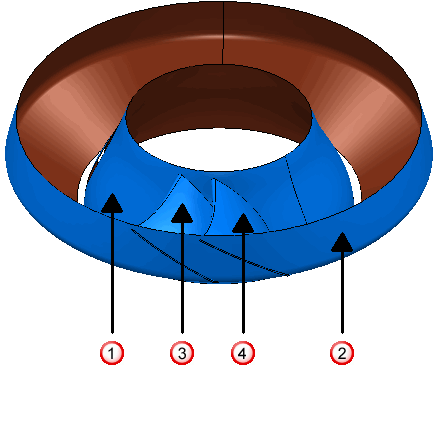

Un rouet:
qui ne contient aucune pale ou raccord médian, est représenté ainsi:
— moyeu
— flasque
— pale de gauche
— pale de droite

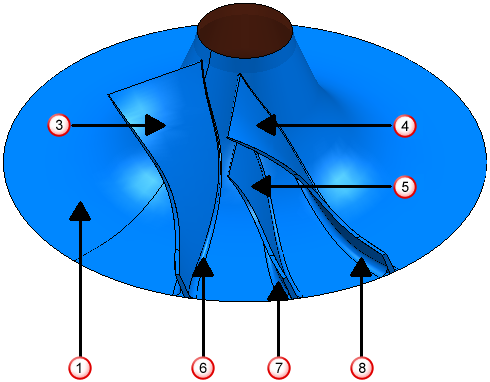

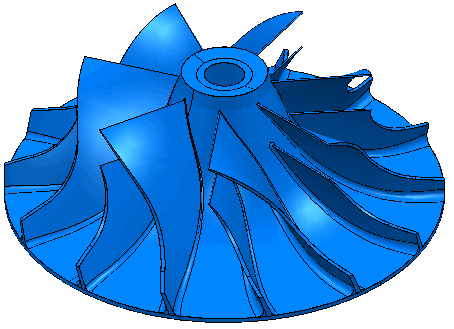

Une turbine:
Est représentée ainsi:
— moyeu
— pale de gauche
— pale de droite
— pale médiane
— raccord pour pale gauche
— raccord pour pale médiane
— raccord pour pale de droite
Remarque : Le flasque n'est pas affiché, mais est nécessaire.
Lorsque vous définissez vos niveaux/ensembles, ils doivent contenir les surfaces suivantes:
- Le niveau/ensemble Moyeu doit contenir des surfaces .
- Le niveau/ensemble Flasque doit contenir des surfaces .
- Le niveau/ensemble Raccords doit contenir des surfaces , , et .
- Le niveau/ensemble Pale gauche doit contenir les surfaces et .
- Le niveau/ensemble Pale droite doit contenir les surfaces et .
- Le niveau/ensemble Pale médiane doit contenir les surfaces et .
