Les options d'alignement de vue en coupe angulaire sont utilisées de la même façon, mais produisent des résultats différents.

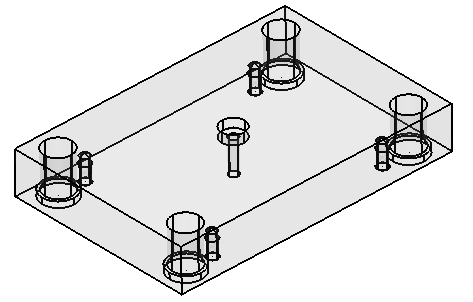

Prenez l'exemple ci-dessous :

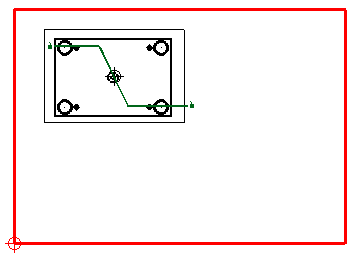

- Créez une courbe composite pour définir une section étagée :
- Avec Aligner sections angulaires avec l'axe principal sur la page Section de la boite de dialogue d'options de vues, créez une section comme montré ci-dessous :
La section étagée est projetée pour produire une section qui est de la même taille que la vue d'origine. Cette projection ne peut pas être utilisée pour une mesure précise.
- Désélectionnez Aligner sections angulaires avec l'axe principal et sélectionnez Aligner sections étagées angulaires sur la page Section de la boite de dialogue Options d'affichage.

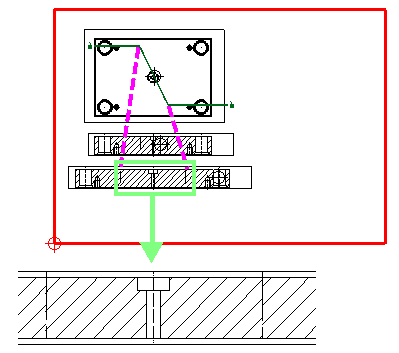

- Créez une autre section en-dessous de la première :
La section en évidence ci-dessus montre comment la section étagée a été aplanie pour donner une vraie représentation de la section du trou. La section aplanie peut maintenant être mesurée précisément.

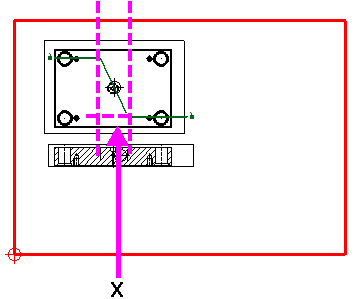

Si une section étagée est inférieure à 1 mm dans la direction de la vue, la ligne de coupe est incorrecte. Dans l'exemple ci-dessous, si X est inférieur à 1 mm, la ligne de coupe est incorrecte et un message d'erreur s'affiche.
