Effets de la sélection de différentes entités de référence

Les exemples ci-dessous montrent :

• l'effet de la sélection de différentes entités de référence — Exemples 1 & 2.
• l'effet de la sélection d'une entité de référence courbée - Exemple 3.

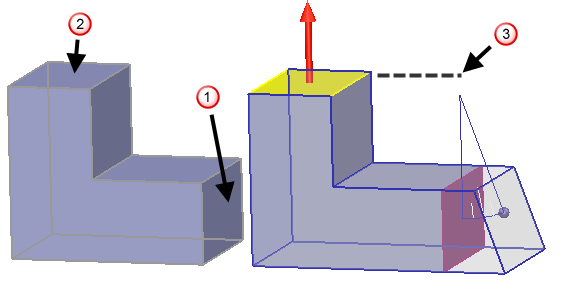

Example 1

1. Sélectionnez la face que vous voulez dépouiller .



2. Sélectionnez l'entité de référence .
3. Entrez un angle de 25.
4. Cliquez Appliquer.

Le point de pivot pour la face de dépouille reflète l'entité de référence qui a été sélectionné. L'angle est mesuré au point pivot.

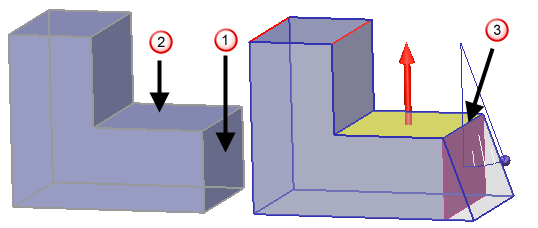

Example 2

1. Sélectionnez la face à dépouiller .



2. Sélectionnez l'entité de référence .
3. Entrez un angle de 25.
4. Cliquez Appliquer.

   Le point de pivot pour la face de dépouille reflète l'entité de référence qui a été sélectionné. L'angle est mesuré au point pivot.

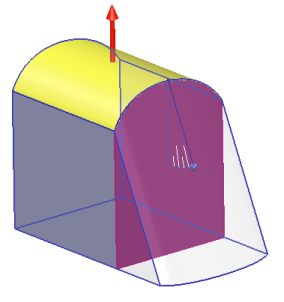

Exemple 3 — Sélection d'une entité de référence courbée

1. Sélectionnez la face à dépouiller .



2. Sélectionnez l'entité de référence .
3. Entrez un angle de 25.



4. Cliquez Appliquer.



   La face de dépouille comporte une arête courbée pour refléter la courbure de l'entité de référence.
