L'annotation est le texte de la cote
:
Utilisez la boite de dialogue pour changer les options d’Annotation :
Style — Sélectionnez un style de ligne dans la liste.
Police — Sélectionnez la police à utiliser pour l'annotation.
Texte incorporé — Sélectionnez cette option pour intégrer le texte dans la ligne de cote.
Texte horizontal — Sélectionnez cette option pour changer tout le texte de façon à ce qu'il soit positionné horizontalement au plan principal.
Supposons que les cotes sont inclinées comme montré ci-dessous :
Quand le texte est changé pour horizontal, les cotes ressemblent à :
Facteur d'espacement — Edite l'écart entre la ligne de cote et le texte :

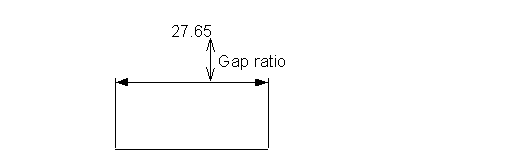

- Si Texte horizontal est défini, le ratio d'écart est comme montré ci-dessous :

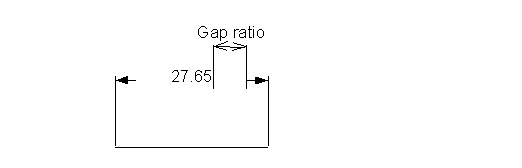

- Si Texte incorporé est défini, la ratio d'écart est :
Fractions — Convertit la partie décimale de la cote en une fraction, par défaut au 8ème le plus proche.
Dénominateur de fraction — Défini le dénominateur de la fraction à une valeur particulière. C'est utile si vous voulez comparer des valeurs de dimensions.
Hauteur de caractère — Edite la hauteur du texte.
Pas — Cela définit l'espace entre les caractères.
Caractères proportionnels — (Police DUCT uniquement) Quand sélectionné, l'espace occupé par chaque caractère n'est pas fixe.
Format des angles — Change comment une cote angulaire est affichée. Vous pouvez choisir le format de l'angle pour afficher toutes les cotes angulaires avec une des options suivantes :
- Décimal
- Degrés
- Degrés - Minutes
- Degrés - Minutes - Secondes
Emplacement des décimales — La place de la décimale est le nombre de chiffres après la virgule. Par défaut, il y a deux chiffres après la virgule.
Retirer les zéros inutiles — Si cette option est sélectionnée, n'importe quel zéro restant, après la virgule, est retiré de l'annotation de cote. Cette option est désélectionnée par défaut.
Options de cotation multi-pièces — Les options suivantes sont pour la cotation parallèle, les chaînes de cotes et la cotation superposée :
- Espacement attache/origine — C'est la distance entre la ligne de cote et le texte pour la cotation parallèle.
- Texte centré — Sélectionnez cette option pour centrer le texte sur ligne de cote. Désélectionnez cette option pour entrer une position pour spécifier où le texte se trouve sur la ligne de cote.
