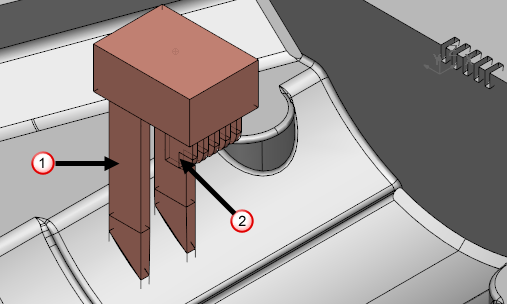

Vous pouvez créer des électrodes à multi-impression, qui sont définies comme étant des électrodes avec plusieurs formes d'érosion sur un seul brut.
— Première forme d'érosion.
— Deuxième forme d'érosion.
Pour créer une électrode à multi-impression :
- Sélectionnez une électrode avec plusieurs formes d'érosion.
- Cliquez sur Assistants > Electrode > Créer.

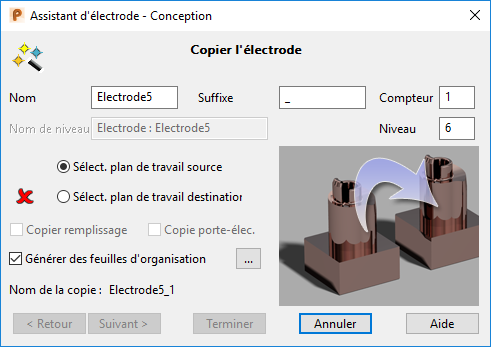

La page Copier l'électrode de l'assistant d'électrode s'affiche :

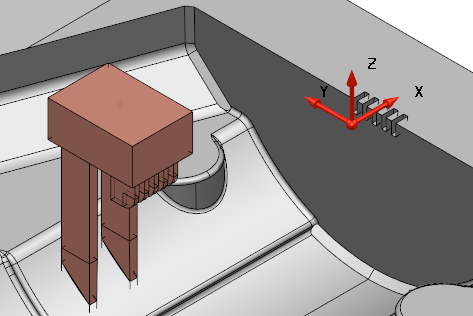

- Sélectionnez le plan de travail de la nouvelle forme d'érosion sur le modèle.
L'icône
se change en
.
- Sélectionnez le plan de travail de la nouvelle zone d'érosion sur le modèle.
L'icône
se change en .

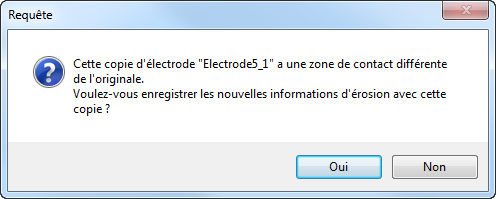

- Cliquez sur Terminer. Un message s'affiche.
- Cliquez sur Oui pour créer une électrode à multi-impression et fermer l'assistant.

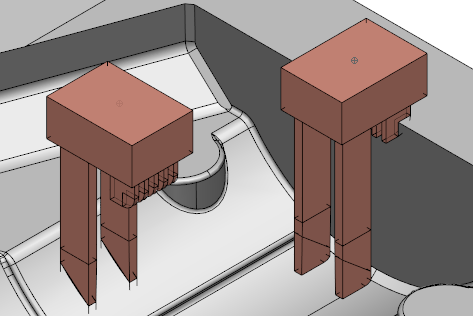

La copie d'électrode est créée et illustrée comme étant une électrode à multi-impression dans l'arborescence par une icône de dé.
- Répétez le processus pour chaque forme d'érosion.
Si les formes d'érosion sur l'électrode à multi-impression sont identiques, vous pouvez la convertir en électrode multi-famille, où vous pouvez définir différents sous-dimensionnement pour chaque forme d'érosion identique.
