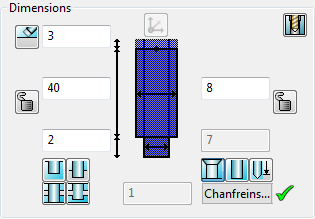

Pour chaque type de trou, une image de trou est affichée dans la boite de dialogue.
- Changez la dimension de l'une des façons suivantes :
- Faites-glisser les poignées d'édition sur le trou. Il est possible d'utiliser cette méthode si vous avez déjà positionné le trou sur le solide.
- Entrez les valeurs dans les cases de dimension.
- Utilisez les boutons suivants pour spécifier la façon dont le trou est étendu ou limité :
— Sélectionnez cette option pour étendre le trou à travers le solide. Sur l'écran, la longueur du trou s'étend au-delà du solide. Les marges de sécurité sont dessinées aux deux extrémités du trou.
— Sélectionnez cette option pour limiter la longueur d'un trou, qui est plus long que l'épaisseur du solide, à cette épaisseur. Désélectionnez cette option afin que la longueur d'un perçage ne soit pas limitée.
— Sélectionnez cette option pour limiter la longueur du trou débouchant à la dernière intersection vers l'avant. Si vous voulez limiter la longueur du trou débouchant à la première intersection, cliquez sur pour afficher
.
— Sélectionnez cette option pour limiter la longueur arrière du perçage à la dernière intersection. Si vous voulez limiter la longueur du trou arrière à la première intersection, cliquez sur pour afficher
.
- Utilisez les boutons suivants pour spécifier comment la profondeur est mesurée et la fin du trou :
— Sélectionnez cette option pour mesurer la profondeur du perçage à son épaulement. Désélectionnez cette option pour mesurer la profondeur du perçage à la point du cône. Si ce bouton est sélectionné, le bouton Afficher la fin du trou
devient inactif.
— Sélectionnez cette option pour afficher un cône à l'extrémité du perçage.
Si
est affiché, les chanfreins sont ajoutés aux sections de trou comme définis dans la boite de dialogue Chanfrein de perçage. Cliquez sur
pour afficher la boite de dialogue Chanfrein de perçage.
Si aucun chanfrein n'est requis, cliquez sur
. Cela supprime
et aucun chanfrein
n'est affiché.
- Utilisez l'option suivante pour spécifier la marge de sécurité :
— Sélectionnez cette option pour définir les marges de sécurité à une valeur automatiquement générée, qui est assez large pour s'assurer que le perçage passe à travers n'importe quelle intersection de surface. La case de texte de distance de décalage de sécurité est inactive. Désélectionnez cette option pour définir manuellement la distance de décalage de sécurité.
La marge de sécurité est la longueur au-dessus du trou qui garantit que le trou coupe dans le solide
. Si vous voyez que la marge de sécurité est dans le solide, augmentez-la.

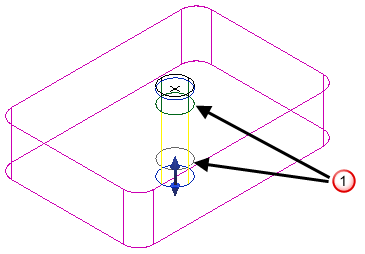

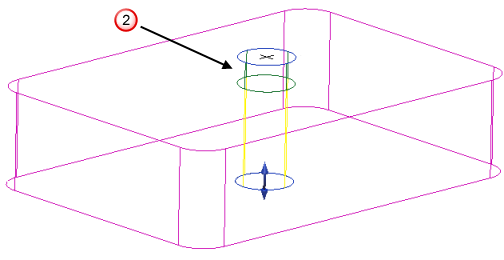

Sur l'image ci-dessous, la marge de sécurité est dans le solide
.

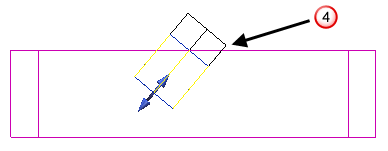

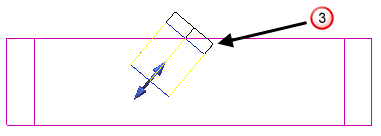

La valeur de marge de sécurité est augmentée pour qu'elle soit à l'extérieur du solide
.
- Utilisez les boutons suivants pour verrouiller et déverrouiller la profondeur et le diamètre.
la dimension est verrouillée. Cliquez pour déverrouiller.
la dimension est déverrouillée. Cliquez pour verrouiller.
- Si la profondeur est verrouillée, la profondeur du trou ne change pas quand le solide entier est mis à l'échelle uniformément dans l'onglet Edition. Si la profondeur est déverrouillée, la profondeur est également mise à l'échelle.

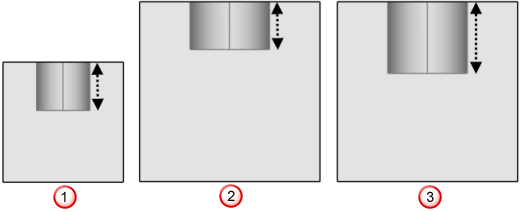

Le solide non mis à l'échelle montre la profondeur originale.
Le solide à l'échelle avec une profondeur verrouillée montre la profondeur originale.
Le solide à l'échelle avec une profondeur non verrouillée montre la profondeur à l'échelle.
Si vous ne mettez pas le solide à l'échelle uniformément ou que vous définissez la profondeur du trou en utilisant des paramètres, la profondeur n'est pas mise à l'échelle, qu'elle soit verrouillée ou non.
- Si le diamètre est verrouillé, le diamètre du trou ne change pas quand le solide entier est mis à l'échelle uniformément dans l'onglet Edition. Si le diamètre n'est pas verrouillé, le diamètre est également mis à l'échelle.

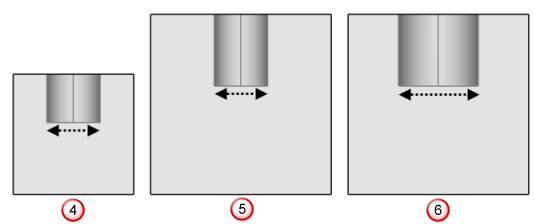

Un solide non mis à l'échelle montre le diamètre original
Un solide à l'échelle avec un diamètre verrouillé a un diamètre original
Un solide à l'échelle avec un diamètre non verrouillé a un diamètre à l'échelle
Si vous ne mettez pas le solide à l'échelle uniformément ou définissez le diamètre du trou en utilisant des paramètres, le diamètre n'est pas mis à l'échelle, qu'il soit verrouillé ou non.
- Si la profondeur est verrouillée, la profondeur du trou ne change pas quand le solide entier est mis à l'échelle uniformément dans l'onglet Edition. Si la profondeur est déverrouillée, la profondeur est également mise à l'échelle.
