Utilisez la page Lignes médianes pour spécifier les réglages d'affichage par défaut des lignes médianes :
- Créer des lignes médianes pour les vues — Sélectionnez cette option pour créer automatiquement des lignes médianes à travers les formes de solide et les solides primitifs dans toutes les vues sauf dans les vues en coupe. La façon dont les détails de ligne médiane sont dessinés dépend de la forme et de la direction de la vue.

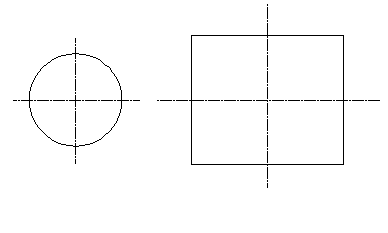

Une croix est dessinée si un trou est vu de dessus, ou si un bloc primitif est dans la vue :
Les lignes médianes sont affichées sur les blocs uniquement en vue plane (sur l'axe Z).

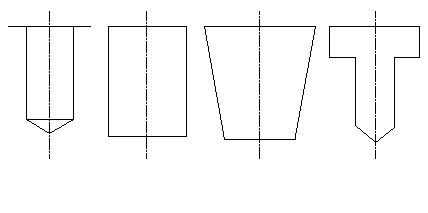

Une ligne est dessinée le long du centre si un trou, un cylindre ou un cône est vue de côté. Une ligne est dessinée le long de l'axe de révolution pour les surfaces de révolution :
- Créer lignes médianes — Sélectionnez cette option pour créer automatiquement des lignes médianes à travers les formes de solide et les solides primitifs dans toutes les vues en coupe. Les lignes médianes sont dessinées uniquement quand le plan coupe la primitive ou la forme.
- Créer des lignes médianes pour les éléments coupés uniquement — Sélectionnez cette option pour créer des lignes médianes pour les éléments coupés dans les vues en coupe, autrement, les lignes médianes sont créées pour tous les éléments pivotés.
- Utilisez les options de Créer des lignes médianes pour pour contrôler la création des lignes médianes sur des :
- Solides primitifs
- Perçages
- Formes de solide
- Surfaces circulaires
- Cercles filaire
- Créer des lignes médianes dépendantes — Sélectionnez cette option pour créer des lignes médianes dépendantes.
- Décalage de ligne médiane — Entrez la valeur de décalage de ligne médiane requise pour change l'extension de la ligne médiane au-delà de l'élément. Le décalage de ligne médiane par défaut est de 4 mm. La valeur est stockée dans le modèle.
- Style de ligne médiane — Sélectionnez un style pour les lignes médianes dans la liste déroulante.
Définir le style — Cliquez pour afficher la barre d'outils de styles, où vous pouvez personnaliser un style pour la ligne médiane.
Les changements de style sont faits au style actuel et sont appliqués à la sélection actuelle.
- Sélectionnez une des options suivantes de niveau de création dans la liste déroulante :
- Niveau de création de ligne — Crée une ligne médiane sur le niveau de création de ligne actuel.
- Numéro de niveau — Entrez le niveau requis dans la case d'entrée de numéro de niveau. Cela crée une ligne médiane sur le niveau spécifié.
- Niveau de l'élément associé — Crée une ligne médiane sur le niveau de l'élément associé. Cette option est disponible uniquement quand l'option Créer des lignes médianes dépendantes est sélectionnée.
- Numéro de niveau — Cette option est disponible uniquement quand l'option Numéro de niveau est sélectionnée dans la liste déroulante de niveau de création. Entrez le numéro de niveau spécifique requis pour la création de ligne médiane.
