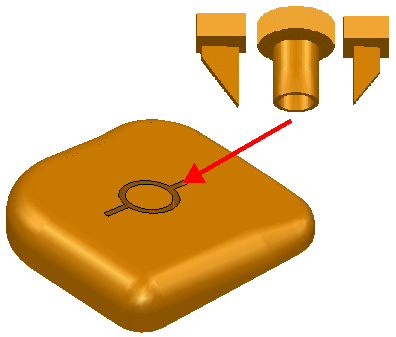

Création de plusieurs électrodes pour la même région

Vous pouvez créer plusieurs électrodes pour la même région.

Chaque électrode est créée séparément. Vous devez créer des surfaces pour séparer la grande région en régions plus petites pour les électrodes.

Pour créer une des électrodes :

1. Créez des surfaces pour scinder la grande région en la région pour une des électrodes.
   Remarque : Voir Modélisation surfacique pour de plus amples informations sur la création de surfaces.

   Si vous voulez créer une électrode pour la région circulaire, créez les surfaces montrées ci-dessous :



   Ces surfaces sont utilisées pour créer l'électrode et ne sont plus disponibles quand vous terminez la création de l'électrode.

Conseil : Vous pouvez créer des copies de sécurité des surfaces de façon à ce qu'elles puissent être utilisées pour créer les autres électrodes.
2. Sélectionnez les surfaces qui entourent la région de l'électrode.
3. Sélectionnez Assistants > Electrode > Créer pour afficher la page Sélectionner la région de l'assistant d'électrode.
4. Utilisez l'assistant d'électrode pour créer une électrode.

   Quand vous sélectionnez la région d'érosion sur la page Sélectionner la région pour créer l'électrode de l'assistant d'électrode, vous devez utiliser une méthode autre que la sélection de région automatique, tel que le cadre de sélection ou les faces individuelles. Nous vous recommandons d'utiliser le cadre de sélection.

   Les surfaces sont mises en évidence comme étant sélectionnées quand la page Sélectionner la région pour créer l'électrode de l'assistant d'électrode s'affiche.

   Quand une région d'érosion est sélectionnée, elle est affichée avec toute surface pré-sélectionnée dans la fenêtre d'affichage de la page Sélectionner la région pour créer l'électrode de l'assistant d'électrode. Cela rend plus facile la vue de brèches non-intentionnelles.
