Utilisez le Générateur de catalogue pour créer et modifier un gabarit de catalogue CTPL.
Un gabarit de catalogue spécifie le type de composants que le catalogue contient. Par exemple, vous ajoutez des coudes, des tés, des tuyaux et des robinets à un catalogue. Pour chaque type de composant, le gabarit contient des propriétés partagées par tous les diamètres nominaux du composant. Ces propriétés partagées comprennent le type de connexion, la pression nominale et le matériau.
Dans un modèle de catalogue, vous spécifiez les graphiques des composants. Ces graphiques peuvent être paramétriques ou basés sur des blocs.
Les gabarits de catalogue définissent les classes de composants (par exemple : coude, tuyau, té et vanne) et un intervalle de diamètres nominaux.
Vous pouvez spécifier des formes paramétriques ou des graphiques basés sur des blocs. Pour plus d'informations sur les types de géométrie, reportez-vous à la rubrique Modifier des composants de tuyauterie dans un catalogue. Vous pouvez également spécifier une géométrie paramétrique (basée sur des scripts) personnalisée.
Diamètre nominaux par défaut des composants
Outre les propriétés partagées par tous les diamètres nominaux d'un composant, un gabarit de catalogue contient une liste de diamètres nominaux (intervalle de diamètres nominaux) pour chaque composant. A partir des propriétés partagées et de la liste de diamètres nominaux, vous pouvez créer un fichier Excel pour définir les propriétés des différents diamètres nominaux. Enfin, vous pouvez créer un catalogue à partir du fichier Excel.
Pour faciliter la définition des propriétés des diamètres nominaux d'un composant, un gabarit de catalogue peut définir des valeurs par défaut pour chaque diamètre nominal de composant lorsque vous créez (Exporter vers Excel) le fichier Excel. Par exemple, vous pouvez spécifier qu'un composant de 4" aura un diamètre extérieur de 4.5". Vous pouvez également spécifier une épaisseur de paroi pour chaque diamètre nominal.

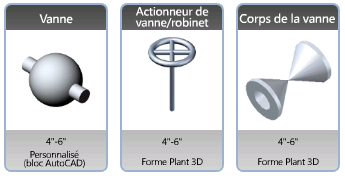

Vous indiquez les cotes de chaque diamètre nominal de composant dans le fichier Excel. Des descriptions de cotes et des illustrations de composants sont fournies pour vous aider à indiquer les valeurs de cote des graphiques de composants.

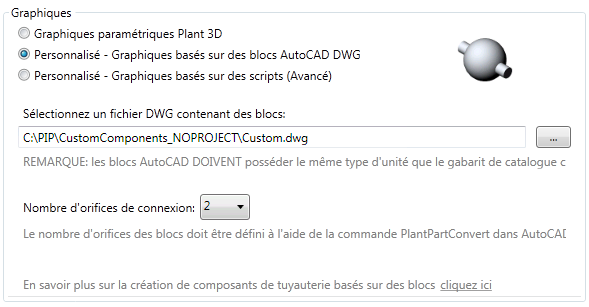

Si vous utilisez une géométrie basée sur des blocs pour votre composant, vous sélectionnez le fichier DWG contenant les blocs correspondant à cette famille de composants. Vous spécifiez le nom des blocs pour chaque diamètre nominal dans le fichier Excel.
Vous pouvez utiliser des styles de description détaillée pour créer automatiquement des descriptions pour chaque diamètre nominal.
